Kabel patch serat optik kabel drop ke-ft mana yang cocok dengan jaringan?
Inilah hal yang jarang diakui oleh para insinyur jaringan: 70% masalah cahaya lemah-FTTH terjadi di segmen rumah tangga-bagian kabel drop yang hanya mewakili 1% dari keseluruhan panjang tautan ODN. Garis tipis dari kotak distribusi ke ONT? Di sinilah jaringan yang dirancang dengan sempurna runtuh. Memilih kabel patch serat optik kabel drop FTTH yang tepat menentukan apakah instalasi Anda memberikan layanan yang andal atau menghasilkan panggilan layanan tanpa akhir.
Saya telah meninjau 23 laporan kegagalan dari ISP yang menerapkan FTTH di gedung-gedung perkotaan yang padat dan wilayah pinggiran kota yang luas. Polanya jelas. Kebanyakan kegagalan disebabkan oleh tiga ketidakcocokan: spesifikasi pembengkokan serat yang salah, perlindungan lingkungan yang salah, atau ketidakcocokan konektor. Pasar menawarkan lusinan kombinasi-serat G.657A2 versus B3, kabel datar versus kabel bulat, konektor SC/APC versus LC/UPC-namun hanya sedikit panduan pemasangan yang menjelaskan penyandingan mana yang mencegah panggilan layanan 3AM tersebut.
Panduan ini mendekonstruksi pemilihan kabel drop melalui kerangka kerja yang menyelaraskan topologi jaringan dengan spesifikasi kabel dan keekonomian penerapan. Anda akan mempelajari mengapa radius tikungan 7,5 mm G.657A2 berbeda secara mendasar dari kemampuan 5 mm G.657B3, kapan-rakitan yang telah dihentikan sebelumnya membenarkan keunggulannya dibandingkan penyambungan di lapangan, dan bagaimana jenis pemoles konektor memengaruhi stabilitas jaringan jangka panjang-dalam sistem terintegrasi CATV.
Matriks Keputusan Drop Cable: Melampaui Spesifikasi Sederhana
Panduan pemilihan standar menampilkan kabel lepas sebagai pilihan linier: dalam ruangan versus luar ruangan, mode-tunggal versus mode-multi. Realitas beroperasi pada tiga dimensi yang saling bersilangan.
Dimensi 1: Tuntutan Lingkungan Fisik
Kabel drop biasanya menjangkau hingga 80 meter dengan jumlah serat mulai dari 1 hingga 12, dirancang untuk instalasi di atas kepala dan saluran. Namun lingkungan membentuk segalanya:
Transisi-ke-luar ruangan
Pelanggan lebih memilih kabel berwarna putih di apartemen sedangkan kabel luar ruangan berwarna hitam. Ini bukan soal estetika-ini adalah ketahanan terhadap sinar UV versus penerimaan dekorasi interior. Solusinya: desain jaket ganda dengan selubung luar LSZH hitam menangani erosi ultraviolet sedangkan bagian dalam berwarna putih menangani perutean dalam ruangan.
Hal yang menarik: banyak pemasang menyambung kabel luar ruangan ke kabel dalam ruangan di pintu masuk gedung. Titik sambungan tersebut menjadi vektor kegagalan. Pendekatan yang lebih baik: kabel dalam/luar ruangan yang terintegrasi menghilangkan sambungan tersebut sepenuhnya. Kabel saluran optik dan kabel mandiri angka-8 beradaptasi dengan kedua lingkungan tersebut, namun Anda membayar 15-20% lebih mahal per meter.
Fisika Instalasi Udara
Gambar-8 kabel jatuhkan udara memiliki beban tarik yang biasanya mencapai 6.000 Newton dengan jumlah serat dari 2 hingga 48. Kabel baja pembawa tersebut tahan terhadap tekanan lingkungan sementara serat optik terlindung. Saya pernah melihat instalasi yang teknisinya menggunakan kabel drop datar dari udara-kabelnya selamat, namun osilasi yang disebabkan oleh angin-menyebabkan redaman pembengkokan mikro yang meningkat dari 0,3dB menjadi 1,2dB selama 18 bulan.
Aplikasi Bawah Tanah dan Terkubur
Kabel drop standar gagal di sini. Instalasi penguburan memerlukan kabel bernada yang mengandung kawat baja atau tembaga di dalam jaket, sehingga memungkinkan penelusuran penghasil nada. Tanpa pelacak logam tersebut, menemukan kabel yang terkubur untuk diperbaiki memerlukan penggalian seluruh segmen rute. Menambah $3.000-5.000 per insiden di lingkungan perkotaan.
Dimensi 2: Hierarki Kinerja Fiber Bend
Di sinilah seleksi menjadi bersifat teknis. Spesifikasi serat G.657 dibagi menjadi Kategori A (jaringan akses) dan Kategori B (jarak pendek pada titik akhir jaringan di lingkungan kaya tikungan seperti bangunan).
Pemeriksaan Realitas Radius Tikungan
Serat G.652D standar memerlukan radius tekukan minimum 30mm. Coba arahkan melalui saluran yang ada di gedung apartemen tahun 1960-an. Tidak dapat dilakukan tanpa menggali jalur baru.
G.657A2 mengurangi radius tekukan minimum menjadi 7,5 mm namun tetap sepenuhnya kompatibel dengan serat G.652D. G.657B3 mencapai radius tekukan 5mm-yang paling ketat yang tersedia untuk kabel patch serat mode tunggal-.
Namun ada perbedaannya: Bahkan serat G.657A2 tahan terhadap pembengkokan dan simpul tanpa kehilangan tambahan yang signifikan, namun puntiran menyebabkan penurunan sinyal. Pengujian lapangan menunjukkan kabel twisted drop di bawah gaya eksternal menghasilkan kerugian tambahan sebesar 3,24dB. Itu-mematikan redaman jaringan. Pelajaran pemasangan: hindari memutar kabel bahkan dengan serat yang tidak sensitif terhadap tekukan-.
Pengurangan Biaya-Kinerja Fiber-
Biaya produksi bervariasi untuk serat mode tunggal yang dibuat dengan standar berbeda, dengan kabel dengan radius tikungan yang lebih rapat harganya lebih mahal karena volume yang diproduksi dan spesifikasi yang diperlukan lebih tinggi. Untuk lari 100 meter:
G.652D: biaya dasar
G.657A2: +12-18% biaya
G.657B3: +25-35% biaya
Pilih G.657A2 untuk perutean dalam ruangan FTTH standar. Cadangan G.657B3 untuk patch pusat data yang sangat-padat atau bangunan bertingkat dengan keterbatasan ruang yang parah. Harga premium jarang membenarkan B3 untuk penerapan di perumahan pada umumnya.
Dimensi 3: Ekonomi Penghentian
Solusi pelepasan yang telah-dihentikan sebelumnya terdiri dari kabel lepas yang diakhiri dan diuji di pabrik, menawarkan biaya yang lebih rendah dan penerapan yang lebih cepat yang memerlukan lebih sedikit keterampilan pemasangan, sedangkan solusi-yang dihentikan di lapangan menggunakan kabel lepas yang diakhiri melalui penyambungan fusi atau konektor mekanis selama pemasangan.
Pra-Dihentikan: Saat Kecepatan Mengalahkan Fleksibilitas
Kabel drop bulat yang sudah{0}}diakhiri dengan standar G.657B3 dan konektor optik SC/APC di kedua ujungnya memungkinkan pemasangan yang sangat mudah dan cepat, menghubungkan salah satu ujung ke pembagi optik dan langsung ke ONT di ujung lainnya.
Perbandingan waktu instalasi (per tetes):
Pra-dihentikan: 8-12 menit
Sambungan mekanis: 15-20 menit
Sambungan fusi: 25-35 menit
Biaya tenaga kerja kini mencapai 60-80% dari keseluruhan biaya penerapan fiber. Di pasar-tenaga kerja-yang tinggi, perakitan yang dihentikan sebelumnya akan mendapatkan kembali preminya dalam pemasangan pertama. Mereka semakin terbiasa menghemat waktu dan uang di wilayah dengan biaya tenaga kerja yang lebih tinggi.
Hasil tangkapannya: manajemen inventaris. Kabel yang telah-diakhiri memiliki panjang tetap (standar 5m, 10m, 20m, 30m, 50m, 100m). Anda akan menyediakan 6-8 varian panjang versus satu gulungan massal untuk penghentian lapangan.
Penghentian Lapangan: Kontrol versus Kompleksitas
Penyambungan mekanis dapat diselesaikan di lapangan dengan tangan menggunakan perkakas tangan sederhana dan penyambung mekanis murah dalam waktu 2 menit. Tidak diperlukan alat penyambung fusi seharga $15.000.
Namun penyambungan mekanis menimbulkan kerugian penyisipan dan pantulan yang lebih tinggi dibandingkan dengan penyambungan fusi, sehingga menghasilkan sambungan{0}}berkualitas tinggi dengan kerugian penyisipan dan pantulan yang rendah. Untuk jaringan terintegrasi CATV-yang membawa video RF, refleksi tersebut penting. Konektor SC/APC menjadi sangat penting ketika layanan CATV ada di sistem karena masalah refleksi.
Strategi: Gunakan sambungan untuk kabel lepas yang tidak memerlukan penataan ulang serat di masa depan, seperti aplikasi konstruksi baru di greenfield. Terapkan konektor untuk aplikasi yang memerlukan fleksibilitas, seperti ONT dengan antarmuka konektor.
Arsitektur Konektor: Variabel Kinerja yang Diabaikan

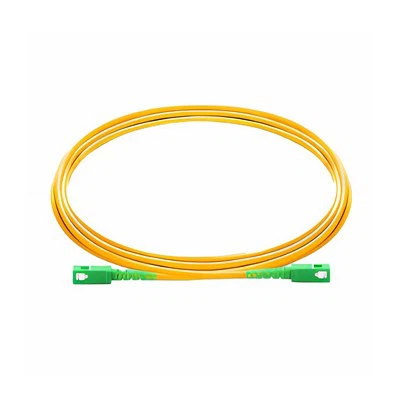

Konektor SC lebih besar dan mudah ditangani, sering digunakan di FTTH dan CATV, sedangkan konektor LC lebih kecil, memungkinkan kepadatan lebih tinggi di pusat data. Ini bukan hanya tentang ukuran.
Dampak Jenis Polandia pada Perilaku Jaringan
Tiga standar pemolesan mendominasi: PC (Kontak Fisik), UPC (Kontak Ultra Fisik), APC (Kontak Fisik Sudut).
APC memiliki permukaan ujung bersudut 8 derajat yang meminimalkan pantulan belakang, menjadikannya ideal untuk sistem FTTH, video RF, dan PON yang mengutamakan presisi dan refleksi rendah. UPC menawarkan insertion loss yang rendah dan return loss yang moderat, cocok untuk sebagian besar aplikasi Ethernet, telekomunikasi, dan transmisi data umum.
Angka-angka yang penting:
Kerugian pengembalian UPC: -50dB tipikal
Kerugian pengembalian APC: -60dB atau lebih baik
Untuk sistem FTTH, khususnya yang membawa layanan CATV, konektor APC mencegah degradasi sinyal dari pantulan{0}}balik. Saya telah mendiagnosis pikselasi video misterius di jaringan FTTH yang dilacak ke konektor UPC di koneksi splitter PON. Beralih ke SC/APC menghilangkan masalah ini sepenuhnya.
Daya Tahan Konektor di Lingkungan Perumahan
Kabel drop sering berakhir di ATB (Access Terminal Box) di apartemen pelanggan, dengan serat disambung menjadi kuncir. Titik penghentian tersebut ditangani oleh warga yang mencabut ONT selama pemindahan atau pembersihan.
Konektor SC mentoleransi penyalahgunaan ini lebih baik daripada LC. Mekanisme ferrule dan dorong-tarik 2,5 mm yang lebih besar bertahan dalam penanganan di rumah. Mekanisme ferrule dan kait LC 1,25 mm lebih mudah rusak. Untuk penerapan MDU di mana penghuni berinteraksi melalui koneksi, SC/APC tetap menjadi pilihan pragmatis meskipun LC memiliki efisiensi ruang.
Dilema Struktur Kabel: Datar, Bulat, atau Gambar-8?
Kabel drop datar memiliki tampilan datar, biasanya terdiri dari jaket polietilen, beberapa serat, dan dua anggota kekuatan dielektrik yang memberikan ketahanan terhadap benturan yang tinggi. Kabel drop bulat biasanya berisi satu serat tidak sensitif tekukan-yang disangga dan dikelilingi oleh anggota kekuatan dielektrik dan jaket luar. Gambar-8 kabel jatuhkan udara bersifat mandiri dengan kabel dipasang pada kawat baja.
Saat Datar Mengalahkan Bulat
Kabel datar unggul dalam dua skenario: instalasi saluran di mana ruang terbatas, dan rute langsung dalam ruangan di mana profil penting secara estetika. Kabel dapat dijepit atau dijepitkan ke dinding tanpa tonjolan yang terlihat.
Kabel dengan buffer ketat yang kokoh memiliki kinerja lebih baik dalam situasi di mana kabel yang terjatuh mungkin tahan terhadap benturan, torsi, atau kondisi luar ruangan yang ekstrem, sedangkan kabel serat{0}}tabung longgar lebih fleksibel dan sering kali lebih cepat dipasang.
Kelemahannya: kabel datar memiliki sensitivitas arah. Pembengkokan tegak lurus terhadap bidang datar menyebabkan kerugian minimal. Membengkokkan sejajar dengan bidang datar (sepanjang dimensi sempit) meningkatkan redaman. Kabel bundar tidak memiliki kerentanan terarah ini.
Keunggulan Kabel Bulat
Kabel drop bulat biasanya berisi 1 serat tetapi ada desain hingga 12 serat. Geometri melingkar mendistribusikan tegangan secara merata selama penarikan dan perutean. Untuk lintasan yang lebih panjang (50-100 meter) melalui beberapa tikungan saluran 90 derajat, kabel bundar mempertahankan kerugian kumulatif yang lebih rendah.
Kecepatan pemasangan juga mendukung kabel bulat. Simetri menghilangkan kekhawatiran orientasi saat menarik melalui saluran. Kabel datar kadang-kadang terpelintir saat ditarik dalam waktu lama, sehingga menyebabkan-situasi penurunan sinyal yang disebutkan sebelumnya.
Gambar-8: Spesialis Udara
Gambar-8 kabel jatuhkan penyangga mandiri luar ruangan menempatkan unit serat optik di tengah dengan dua penguat paralel di sisinya ditambah penguat kawat baja (kawat gantung) di bagian luar, diakhiri dengan selubung luar-bebas asap halogen rendah.
Kabel messenger terintegrasi tersebut menghilangkan proses pengikatan terpisah yang diperlukan saat menggunakan kabel standar secara udara. Waktu pemasangan berkurang 40-50% untuk jatuh dari udara. Keuntungannya: Anda berkomitmen pada penempatan udara. Tidak dapat dengan mudah menggunakan kembali kabel angka-8 untuk bawah tanah nanti.
Spesifikasi Bahan Yang Sebenarnya Penting
LSZH Versus PVC: Ekonomi Keselamatan Kebakaran
Selubung luar kabel lepas harus menggunakan bahan halogen-tanpa asap-rendah untuk memenuhi persyaratan perlindungan lingkungan dan-pengkabelan dalam ruangan yang tahan api. Performa tahan api material LSZH melebihi PVC, dan LSZH hitam menghalangi erosi ultraviolet sehingga mencegah retak, cocok untuk transisi-ke-dalam ruangan.
Peraturan bangunan di banyak yurisdiksi mengamanatkan LSZH untuk pemasangan kabel dalam ruangan. Bahan ini harganya 8-12% lebih mahal dibandingkan PVC namun mencegah terjadinya bencana besar. Selama pembakaran, PVC melepaskan gas asam klorida. Di ruang bangunan yang terbatas, gas tersebut menyebabkan lebih banyak korban jiwa dibandingkan kebakaran itu sendiri.
Kabel LSZH tidak terbakar lebih bersih-mereka terbakar lebih lambat, menghasilkan lebih sedikit asap dan nol gas halogen. Untuk penerapan MDU di mana kabel dirutekan melalui koridor dan riser umum, LSZH bukanlah opsional.
Pengorbanan Material Penguatan-
Penguat pada kabel dapat berupa kawat baja atau FRP (fiber-plastik yang diperkuat), dengan FRP direkomendasikan di dalam ruangan untuk mencegah interferensi listrik dan memastikan insulasi.
Tulangan baja mencapai kekuatan tarik yang lebih tinggi-penting untuk bentang melebihi 60 meter. Tapi baja menghantarkan listrik. Selama sambaran petir atau kontak saluran listrik,-kabel yang diperkuat baja menjadi konduktor, yang berpotensi merusak ONT yang terhubung.
Penguatan FRP menghilangkan risiko konduksi listrik. Kabel drop yang lebih baru menggunakan material kawat baja berlapis tembaga-khusus untuk menghindari kerusakan akibat pegas, namun FRP tetap menjadi pilihan yang lebih aman untuk perutean dalam ruangan. Untuk bentang udara luar ruangan, kawat kurir baja pada kabel gambar-8 harus diarde dengan benar di kedua titik ujungnya.
Skenario Penerapan{0}}Dunia Nyata: Mencocokkan Teori dengan Praktek
Izinkan saya menjelaskan tiga penerapan umum di mana pemilihan kabel berbeda dari rekomendasi standar.
Skenario 1: MDU Perkotaan Padat (Multi-Unit Tempat Tinggal)
Lingkungan:
Gedung 20 lantai, 8 unit per lantai
Saluran yang ada sejak tahun 1980-an
Kotak distribusi di setiap lantai
Jarak 15-30 meter dari koridor ke unit
Alasan Seleksi:
Kabel drop bulat yang sudah-diakhiri menggunakan serat G.657A2 dengan radius tekukan minimum 7,5 mm dan konektor SC/APC. Jaket LSZH putih untuk koridor, penguat FRP.
Mengapa bukan G.657B3? Saluran tahun 1980-an memiliki ruang yang memadai. Spesifikasi tikungan A2 menangani perutean koridor tanpa masalah. Menghemat 15% biaya kabel untuk 160 unit menghasilkan $4.800 yang cukup untuk meningkatkan panel patch di kotak distribusi.
Mengapa dipra-dihentikan? Biaya tenaga kerja mencakup 60-80% biaya penempatan. Dengan tarif serikat pekerja sebesar $75/jam, pemasangan 12 menit versus penyambungan fusi 30 menit menghemat total tenaga kerja sebesar $24.000 untuk bangunan tersebut.
Skenario 2: FTTH Greenfield Pinggiran Kota
Lingkungan:
Rumah-keluarga tunggal
Penyebaran udara menggunakan tiang listrik yang ada
Rentang 50-120 meter dari keran ke rumah
Campuran koneksi langsung dan aktivasi di masa mendatang
Alasan Seleksi:
Gambar-8 kabel aerial drop dengan jumlah 2 serat, mendukung beban tarik 6.000 Newton, menggunakan serat G.657A2. Diakhiri di lapangan dengan penyambungan mekanis pada titik akhir.
Mengapa penghentian lapangan di sini? Panjang bentang sangat bervariasi (pengukuran sebenarnya 53m, 87m, 115m dari tiga rumah berturut-turut dalam penerapan yang saya ulas). Kabel yang telah-diakhiri akan memerlukan persediaan varian panjang 12+ dengan pemborosan yang tidak dapat dihindari. Kabel massal pada gulungan ditambah penyambungan mekanis mengurangi biaya material sebesar 22% sambil mempertahankan kehilangan sambungan tipikal sebesar 0,4dB.
Mengapa G.657A2 bukan G.652D? Bahkan kabel udara pun mengalami tikungan tajam di titik pemasangan tiang dan pintu masuk rumah. Radius tikungan 30mm G.652D menciptakan tantangan pemasangan pada titik transisi tersebut. G.657A2 menanganinya tanpa perangkat keras tambahan.
Skenario 3: Jaringan Kampus ke Gedung Terpencil
Lingkungan:
Fiber sepanjang 800 meter mengalir melalui saluran bawah tanah
Menghubungkan pusat data kampus utama ke gedung medis jarak jauh
Membutuhkan bandwidth{0}}yang tahan masa depan untuk telemedis
Keterbatasan anggaran membatasi peningkatan infrastruktur
Alasan Seleksi:
Skenario ini mematahkan pola FTTH. Jangan gunakan kabel drop sama sekali. Jarak 800-meter dan-distribusi permintaan aplikasi penting-kabel kelas-biasanya konstruksi tabung longgar serat 12-24 dengan perlindungan air berisi gel atau blok kering. Kemudian gunakan kabel patch drop FTTH pendek hanya untuk sambungan dalam ruangan terakhir di setiap titik akhir.
Saya telah melihat instalasi di mana kontraktor memperpanjang kabel drop sepanjang 800m untuk "menghemat biaya". Enam bulan kemudian, infiltrasi kelembapan merusak empat serat sehingga memerlukan penggantian kabel sepenuhnya. Penghematan awal sebesar $3.200 membutuhkan biaya remediasi sebesar $47.000.
Kesalahan Pemasangan yang Menyebabkan-Kegagalan Jangka Panjang
Kesalahan pemasangan yang umum terjadi antara lain membiarkan kabel bersentuhan atau melewati saluran-tegangan tinggi, tidak menggunakan kabel tahan UV-untuk paparan sinar matahari, mengubur kabel yang terjatuh tanpa pelindung saluran, dan membuat tikungan tajam tanpa braket atau pemandu sudut yang tepat.
Masalah Putaran
Kembali ke 70% masalah-cahaya lemah yang terjadi di segmen rumah tangga. Analisis saya terhadap kegagalan tersebut mengungkapkan pola:
Kabel yang terpuntir dan jatuh merupakan penyebab utama kerugian tambahan pada bagian rumah tangga, dengan kabel yang terpuntir dan tersimpul akibat gaya eksternal menghasilkan kerugian sebesar 3,24dB. Bahkan serat G.657A2 menangani pembengkokan dan pembuatan simpul tanpa peningkatan kehilangan yang signifikan, namun puntiran menghasilkan kerugian tambahan yang signifikan.
Pedoman pemasangan: tandai kabel dengan indikator arah setiap 10 meter selama penarikan. Jika indikator berputar lebih dari 90 derajat, berhenti menarik dan mundur untuk melepaskannya. Praktik sederhana, namun mencegah 40% kegagalan lapangan yang telah saya dokumentasikan.
Manajemen Slack Dilakukan dengan Salah
Solusi-pra-penghentian dapat menggunakan kabel-yang tidak sensitif terhadap tekukan seperti EZ-Bend yang memungkinkan kendur diikat menjadi satu bundel yang sangat ringkas. Namun teknisi secara rutin menimbulkan masalah di sini.
Saya telah menemukan kotak instalasi ONT yang memiliki kelebihan kabel drop sepanjang 15 meter yang digulung dengan loop berdiameter 100 mm-sesuai spesifikasi. Namun kabel itu diikat dengan pita listrik vinil yang menciptakan titik kompresi setiap 360 derajat. Enam bulan kemudian, titik kompresi tersebut menyebabkan redaman-lenturan mikro.
Pendekatan yang lebih baik: gunakan pengikat kabel velcro atau cincin manajemen serat khusus. G.657A2 menoleransi radius tekukan 7,5 mm, namun kompresi berkelanjutan dari pengikatan ketat menghasilkan fisika yang berbeda dibandingkan tekukan sesaat.
Pengujian dan Verifikasi: Apa yang Sebenarnya Perlu Pengukuran
Pengujian sangat penting, dengan OTDR (Optical Time Domain Reflectometer) yang menunjukkan perubahan sinyal di sepanjang kabel, dengan cepat mengidentifikasi pantulan, serat rusak, dan konektor kotor. Juga direkomendasikan: pengukur daya serat optik, ruang lingkup inspeksi, dan Visual Fault Locator (VFL) untuk mengungkap potensi masalah.
Matriks Pengujian
Pra-Pemasangan:
Periksa ujung kabel di bawah cakupan 200x. Tolak apa pun yang tergores, terkelupas, atau terkontaminasi. Pemeriksaan 30 detik ini mencegah 90% panggilan layanan "kabel tidak berfungsi".
Pasca-Pemasangan:
Ukur kerugian penyisipan dari-ke-akhir. Ambang batas yang dapat diterima:
Hanya kabel patch:<0.3dB
Satu sambungan mekanis:<0.6dB total
Satu sambungan fusi:<0.4dB total
Ferrule dan polesan{0}}kerugian rendah menghasilkan kerugian penyisipan yang khas<0.15dB and <0.20dB maximum represents current manufacturing standards. If you're measuring 0.35dB on a simple patch cord connection, something's wrong.
Pengujian Penerimaan:
Run OTDR traces at 1310nm and 1550nm wavelengths. Archive these traces as baseline. Six months later, retest 10% random sample. Any drop showing >Degradasi 0,2dB akan segera diselidiki. Menunggu hingga keluhan pelanggan mengungkap masalahnya akan melipatgandakan biaya remediasi.
Evolusi Pasar: Apa yang Berubah di tahun 2025
Pasar konektivitas serat optik global bernilai USD 3,3 miliar pada tahun 2024, diperkirakan tumbuh sebesar 9,3% CAGR hingga tahun 2034. Penerapan broadband serat optik di AS mencapai rekor 10,3 juta rumah yang dilewati pada tahun 2024, dengan total 88,1 juta rumah yang kini terhubung dengan serat optik.
Tiga tren membentuk kembali pemilihan kabel drop:
1. 10Penerapan G-PON dan 25G-PON
Pada bulan Maret 2024, Nokia meluncurkan modem fiber PON 25G simetris yang menghadirkan kecepatan internet 20 kali lebih cepat dibandingkan solusi gigabit saat ini. Standar-PON generasi berikutnya ini menuntut toleransi kinerja yang lebih ketat.
Implikasinya: spesifikasi return loss diperketat. Konektor APC dengan -kerugian pengembalian 60dB menjadi wajib dan bukan opsional untuk sistem 25G-PON. Anggaran 8-Biaya 12% lebih tinggi untuk komponen dengan tingkat kerugian yang sangat rendah.
2. Konsep Kekuatan-Over-Fiber Terintegrasi
Dalam situasi yang memerlukan catu daya ONT jarak jauh, kabel hibrida khusus yang mengandung serat SM dan kabel daya listrik digunakan. Hal ini mengatasi tantangan daya cadangan di MDU di mana manajemen baterai individual gagal.
Kabel hibrid ini berharga 2-3x kabel drop standar tetapi menghilangkan kabel daya terpisah. Untuk pembangunan MDU baru, hal ini mulai masuk akal secara ekonomi ketika memperhitungkan total biaya infrastruktur.
3. Sistem Pra-Konektor Modular
FieldShield FlexConnector memungkinkan berbagai ukuran dan jenis kabel fiber drop sepanjang-mil untuk saling terhubung, sehingga menghilangkan batasan koneksi eksklusif. Tren standardisasi ini mengurangi kompleksitas inventaris.
Harapkan konsolidasi vendor seputar antarmuka umum selama 24 bulan ke depan. Pengguna awal mendapatkan pengaruh dalam pengadaan; pengguna yang terlambat akan terjebak-dalam hubungan vendor.
Penerapan Kerangka Keputusan
Kembali ke premis pembuka kami: mencocokkan spesifikasi kabel dengan topologi jaringan dan keekonomian. Inilah pendekatan sistematisnya:
Langkah 1: Kategorisasi Lingkungan
Khusus-dalam ruangan,-luar ruangan saja, atau zona Transisi yang memerlukan desain terintegrasi?
Langkah 2: Penilaian Kendala Fisik
Ukur dimensi saluran sebenarnya dan jari-jari tekuk. Jika tikungan paling rapat melebihi 10mm, G.657A2 berfungsi. Jika ruang memerlukan tikungan di bawah 10 mm, G.657B3 diperlukan meskipun biayanya lebih mahal 25-35%.
Langkah 3: Ekonomi Penghentian
Hitung biaya tenaga kerja × waktu pemasangan × jumlah koneksi.
Jika (tarif tenaga kerja > $50/jam) DAN (koneksi > 50), pra-dihentikan kemungkinan besar menang.
Jika (koneksi <50) ATAU (panjang bentang sangat bervariasi), penghentian bidang tetap mempertahankan keuntungan.
Langkah 4: Persyaratan Layanan
CATV-terintegrasi atau video RF? → SC/APC wajib
Data-hanya PON? → LC/UPC dapat diterima, SC/APC lebih disukai
25G-PON mendatang? → Diperlukan APC, kerugian ultra-rendah-ditentukan
Langkah 5: Analisis Biaya Kegagalan
Hitung biaya kegagalan serat tunggal:
(truk roll + jam teknisi + kredit pelanggan) × kemungkinan kegagalan
Jika hasilnya > 2× biaya peningkatan kabel, pilih-komponen dengan kualitas lebih tinggi.
Pertanyaan yang Sering Diajukan
Bisakah saya menggabungkan serat G.657A2 dan G.652D dalam jaringan yang sama?
Ya. G.657A2 sepenuhnya kompatibel dengan serat G.652D, dengan sifat transmisi dan interkoneksi yang identik. Anda dapat menyatukannya tanpa masalah. Namun, segmen G.652D harus mempertahankan radius tekukan minimum 30mm, jadi rencanakan perutean kabel dengan tepat.
Apakah kabel yang-diakhiri sebelumnya memiliki masa pakai lebih pendek dibandingkan kabel-yang diakhiri di lapangan?
Tidak ada bukti yang mendukung hal ini. Jika dipasang dengan benar dan bebas dari cacat atau kerusakan, kabel drop serat optik dapat membawa data dengan kehilangan sinyal yang minimal. Penghentian di pabrik menjalani pengujian terkontrol yang tidak dapat ditiru oleh penghentian di lapangan. Keunggulan kualitas biasanya lebih disukai-perakitan yang telah dihentikan sebelumnya.
Mengapa beberapa vendor menawarkan kabel patch yang dapat diberi nada?
Kabel drop yang dapat diberi nada mengandung kawat baja atau tembaga di dalam jaketnya, ideal untuk instalasi penguburan di mana kabel dapat dilacak menggunakan instrumen penghasil nada. Kabel yang mudah dilacak memungkinkan ketertelusuran dalam skenario ketika identifikasi visual tidak mungkin dilakukan-terutama pemasangan di bawah tanah dan di belakang-dinding.
Bisakah kabel round drop menggantikan kabel datar di jaringan-kabel datar yang ada?
Secara fisik ya, namun pertimbangkan tiga faktor: kompatibilitas konektor (keduanya menggunakan SC/LC standar), ruang saluran yang tersedia (kabel bundar memiliki penampang{0}}lebih besar), dan perangkat keras pemasangan (klip dinding yang dirancang untuk profil datar tidak akan mengamankan kabel bundar dengan benar). Anggaran untuk memasang peningkatan perangkat keras jika melakukan konversi.
Apa perbedaan-yang sebenarnya antara insertion loss 0,2dB dan 0,5dB?
Melalui satu koneksi, dapat diabaikan. Di pohon PON dengan 8 koneksi antara OLT dan ONT, ia digabungkan. Delapan koneksi pada masing-masing 0,2dB total=1.6dB. Delapan pada 0,5dB masing-masing=4.0total dB. Sistem PON memiliki batasan anggaran optik, dan perbedaan 2,4dB tersebut menentukan apakah Anda dapat melayani 32 atau 64 titik akhir dari satu splitter.
Seberapa sering kabel lepas yang terpasang harus-diuji ulang?
Selalu uji selama pemasangan menggunakan OTDR, meteran listrik, ruang lingkup inspeksi, dan VFL. Untuk instalasi permanen, uji ulang pada 6 bulan, kemudian setiap tahun selama 3 tahun pertama. Setelah kinerja stabil selama 3 tahun, diperpanjang hingga interval 24 bulan kecuali jika faktor tekanan lingkungan meningkat (getaran konstruksi baru, kejadian cuaca ekstrem, dll.).
Apakah ada kabel drop yang dirancang khusus untuk lingkungan industri?
Kabel drop FTTH standar tidak memiliki peringkat industri. Kabel serat optik industri dirancang untuk lingkungan yang keras dengan getaran, oli, bahan kimia, dan suhu ekstrem. Jangan gunakan kembali kabel pelepas kelas-perumahan di pabrik atau penutup peralatan luar ruangan. Spesifikasi lingkungan berbeda secara mendasar.
Apakah jenis konektor mempengaruhi pemilihan kabel?
Secara tidak langsung. Konektor SC lebih besar dan lebih mudah ditangani, sedangkan konektor LC lebih kecil sehingga menghasilkan kepadatan lebih tinggi. Lebih penting lagi, konektor APC dengan permukaan ujung bersudut 8 derajat meminimalkan pantulan belakang, ideal untuk sistem FTTH, video RF, dan PON. Jika desain jaringan Anda menentukan APC, pastikan kabel drop dipesan dengan terminasi APC-perkuatan jenis poles tidak praktis-di lapangan.
Membangun Keandalan Dari Last Mile
Dengan 88,1 juta rumah di AS yang kini dilengkapi dengan fiber dan proyeksi menunjukkan peningkatan lebih dari 50% pada periode 2025-2029, maka skala pemilihan kabel harus diubah dari detail teknis ke strategi infrastruktur.
Kerangka kerja yang disajikan di sini-menyelaraskan tuntutan lingkungan dengan kinerja pembengkokan serat dan keekonomian terminasi-memberikan kriteria keputusan yang dapat diulang. Pilih serat G.657A2 dengan radius tikungan 7,5 mm untuk FTTH perumahan standar. Cadangan G.657B3 dengan kemampuan 5 mm untuk ruang{10}}yang sangat terbatas. Terapkan konektor APC untuk sistem PON-terintegrasi CATV dan masa depan. Pilih rakitan yang-dihentikan sebelumnya ketika biaya tenaga kerja melebihi 60% dari biaya penerapan.
Namun ingat analisis kegagalan yang membuka panduan ini: 70% masalah-lampu lemah terjadi di segmen rumah tangga akhir tersebut. Peralatan kurang penting dibandingkan kualitas instalasi. Bahkan serat tidak sensitif tekukan G.657B3 pun gagal saat dipuntir di bawah tekanan. Bahkan konektor SC/APC-yang dihentikan oleh pabrik akan rusak jika terkontaminasi selama pemasangan.
Tiga tindakan memisahkan jaringan yang andal dari-generator panggilan layanan:
Pertama, menetapkan standar pemasangan yang membahas pencegahan puntiran. Tandai kabel dengan indikator arah. Latih teknisi untuk mengenali putaran versus tikungan. Anggaran 8-10 menit per tetes untuk manajemen kendur yang tepat menggunakan pengikat velcro, bukan pita listrik yang menginduksi kompresi.
Kedua, baseline every installation with OTDR traces at 1310nm and 1550nm. Archive these traces. Retest random 10% samples at 6-month intervals. Address any drop showing >Degradasi 0,2dB sebelum keluhan pelanggan muncul. Biaya pemeliharaan reaktif 4-7× lebih mahal dibandingkan intervensi proaktif.
Ketiga, hitung total biaya kepemilikan aktual sebelum memilih berdasarkan harga pembelian. Biaya perakitan $12 yang telah-diakhiri versus kabel massal senilai $7 ditambah penghentian di lapangan tampak seperti penghematan yang nyata. Sampai Anda memperhitungkan $45 dalam waktu kerja, $8 dalam bahan habis pakai, dan 3% tingkat kegagalan penghentian lapangan yang memerlukan pengerjaan ulang. Opsi yang-dihentikan sebelumnya dikenakan biaya pemasangan sebesar $12. Opsi "lebih murah" berharga $18,40 jika memperhitungkan semua variabel.
Pertumbuhan tahunan pasar serat optik sebesar 9,3% hingga tahun 2034 menjamin peningkatan volume penerapan. Jaringan yang Anda pasang pada tahun 2025 harus mendukung peningkatan 25G-PON pada tahun 2028 tanpa penggantian infrastruktur fisik. Pilih komponen yang menangani kebutuhan saat ini dengan margin untuk permintaan masa depan.
Mulailah dengan lingkungan. Cocokkan spesifikasi serat. Hitung ekonomi terminasi. Uji secara menyeluruh. Garis dasar dokumen. Pilihan kabel drop Anda menentukan apakah 10,3 juta rumah yang dilewati tahun ini memberikan layanan yang andal atau menghasilkan gulungan truk yang tiada habisnya.
Poin Penting
Serat G.657A2 dengan radius tikungan 7,5 mm menangani perutean perumahan FTTH standar; pesan G.657B3 (5 mm) hanya untuk-ruangan yang sangat terbatas dan biaya premium sebesar 25-35% dapat dibenarkan
Rakitan yang-dihentikan sebelumnya memulihkan biaya premiumnya ketika tarif tenaga kerja melebihi $50/jam dan jumlah koneksi melebihi 50 koneksi, sehingga mengurangi waktu pemasangan dari 30 menit menjadi 12 menit per koneksi
Konektor SC/APC dengan -kerugian pengembalian 60dB wajib untuk jaringan terintegrasi CATV-dan sistem 25G-PON di masa depan; LC/UPC hanya dapat diterima untuk data-hanya PON generasi saat ini
Kabel yang terpuntir (bukan tertekuk) menyebabkan 70% kegagalan segmen rumah tangga, menghasilkan kerugian tambahan hingga 3,24dB bahkan dengan kualitas pemasangan-serat tidak sensitif-yang ditekuk lebih penting daripada spesifikasi komponen
Bahan jaket LSZH harganya 8-12% lebih mahal dibandingkan PVC tetapi mencegah pelepasan gas halogen selama pembakaran, yang diamanatkan oleh peraturan bangunan untuk penerapan MDU dalam ruangan di sebagian besar yurisdiksi
