FTTx (Fiber to the x) adalah istilah umum untuk rangkaian arsitektur akses broadband berbasis-fiber. FTTH (Fiber to the Home) adalah salah satu model khusus dalam keluarga tersebut, di mana serat disalurkan sampai ke tempat tinggal individu. Perbedaan utama antara dua model FTTx adalah di mana serat berakhir dan media apa yang membawa sinyal untuk jarak yang tersisa.

Jika Anda bekerja di bidang perencanaan broadband, pengadaan telekomunikasi, atau desain jaringan, Anda mungkin pernah menemukan FTTx, FTTH, FTTB, FTTC, dan FTTN yang digunakan secara longgar - terkadang seolah-olah memiliki arti yang sama. Mereka tidak melakukannya. Pemahaman di mana setiap model menarik garis batas antara fiber dan media lainnya adalah dasar untuk membuat keputusan penerapan dan pengadaan yang tepat.

Panduan ini menguraikan keluarga FTTx dalam istilah praktis: apa arti setiap model, bagaimana perbandingannya, bagaimana tipikalnyajaringan FTTHdibangun, dan pilihan arsitektur apa yang sebenarnya memengaruhi biaya, skalabilitas, dan potensi peningkatan{0}}jangka panjang.

Apa itu FTTx di Telekomunikasi?

FTTx adalah singkatan dari Fiber to the x, dengan "x" mewakili titik terminasi fiber: rumah, gedung, kabinet samping{0}}pinggir jalan, simpul lingkungan, atau bahkan antena nirkabel. Dalam telekomunikasi, FTTx bukanlah sebuah teknologi tunggal. Ini adalah kategori yang mencakup setiap-arsitektur mil terakhirkabel serat optikmenggantikan beberapa atau seluruh jalur tembaga atau koaksial tradisional antara jaringan penyedia layanan dan pengguna akhir.

Semakin dekat jangkauan fiber ke pelanggan, semakin banyak bandwidth dan stabilitas yang dapat diberikan oleh koneksi. Prinsip tersebut mendorong sebagian besar migrasi industri menuju penerapan fiber yang lebih dalam. ItuITU-T, yang mengembangkan standar internasional di balik akses fiber berbasis PON-(termasuk seri G.984 GPON dan G.9807.1 XGS-PON), telah membangun seluruh peta jalan akses optiknya untuk secara progresif mendorong fiber lebih jauh ke dalam jaringan. ItuAsosiasi Fiber Broadbandmelaporkan bahwa penerapan FTTH di Amerika Serikat melampaui 11,8 juta rumah yang dilewati pada tahun 2025 saja, dengan cakupan kumulatif kini melebihi 98 juta rumah - sebuah tanda jelas ke mana arah industri ini.

FTTx vs FTTH: Perbedaan Utama

Hubungannya sangat jelas: FTTx adalah kategori yang luas; FTTH adalah salah satu anggota spesifiknya. Setiap jaringan FTTH adalah penerapan FTTx, namun tidak setiap penerapan FTTx adalah FTTH.

Dalam penerapan FTTH, serat meluas hingga ke rumah atau unit tempat tinggal individu. Tidak ada segmen tembaga atau koaksial antara jaringan distribusi dan pelanggan. Ini adalah model akses perumahan-yang paling intensif fiber, dan menghilangkan hambatan-mil terakhir yang membatasi bandwidth, kinerja simetris, dan fleksibilitas peningkatan pada varian FTTx lainnya.

Model FTTx lainnya - FTTB, FTTC, FTTN - menghentikan serat pada titik perantara dan mengandalkan kabel tembaga, membujuk, atau terstruktur untuk menjembatani jarak yang tersisa. Setiap model mewakili trade-yang berbeda antara biaya penerapan, kompleksitas konstruksi, dan-batas kinerja jangka panjang.

Bagaimana dengan FTP?

Istilah terkait yang sering menimbulkan kebingungan adalah FTTP (Fiber to the Premises). Dalam banyak konteks industri, FTTP lebih luas daripada FTTH: FTTP dapat mencakup FTTH dan FTTB, mencakup penerapan apa pun saat fiber mencapai batas suatu properti - baik properti tersebut berupa rumah{2}}satu keluarga atau bangunan dengan banyak-penyewa. Sebagaitaksonomi FTTx yang umum direferensikancatatan, FTTP dan FTTH terkadang digunakan secara bergantian, tetapi keduanya tidak selalu sinonim. Jika Anda menulis spesifikasi, RFP, atau konten teknis, sebaiknya jelaskan istilah yang Anda maksud.

Jenis FTTx: FTTH, FTTB, FTTC, FTTN, dan FTTA

FTTH (Serat ke Rumah)

Fiber berakhir di rumah pelanggan atau unit tempat tinggal individu. SebuahTerminal Jaringan Optik (ONT)di dalam atau di dinding luar rumah mengubah sinyal optik menjadi output Ethernet, suara, dan video. Karena seluruh jalur dari kantor pusat ke rumah adalah fiber, FTTH menyediakan bandwidth tertinggi yang tersedia, latensi terendah, dan jalur peningkatan terkuat - operator dapat meningkatkan kapasitas dengan meningkatkan perangkat elektronik di kedua ujungnya tanpa mengganti pabrik fiber.

FTTH adalah pilihan standar untuk bangunan perumahan greenfield dan semakin umum digunakan dalam peningkatan brownfield di mana operator bersedia berinvestasi untuk menariknya.Kabel jatuhkan FTTHke setiap unit. Untuk lingkungan-keluarga tunggal, FTTH biasanya merupakan jawaban-jangka panjang yang paling bersih karena menghindari batas atas kinerja yang ditimbulkan oleh segmen akhir non-serat.

FTTB (Fiber ke Gedung)

Serat mencapai gedung, biasanya berakhir di ruang peralatan basement atau lemari riser, namun tidak meluas secara individual ke setiap unit. Segmen terakhir di dalam gedung ditangani oleh Ethernet, coax, atau kabel terstruktur yang ada. ONU (Unit Jaringan Optik)-tingkat gedung menangani konversi-ke-listrik dan mendistribusikan layanan kepada penyewa.

FTTB umum terjadi di blok apartemen, gedung perkantoran, dan multi-unit hunian (MDU). Di banyak lingkungan MDU, FTTB lebih praktis dibandingkan FTTH unit-demi-unit karena perjanjian akses gedung, kendala perkabelan internal, dan logistik konstruksi sering kali membuat penerapan fiber drop individual ke setiap apartemen menjadi tidak praktis. Kerugian-adalah bahwa segmen dalam-bangunan dapat menjadi kendala bandwidth seiring meningkatnya permintaan pelanggan - khususnya jika kabel internal menggunakan kabel tembaga lama yang tidak mendukung kecepatan-gigabit.

FTTC (Serat ke Tepi Jalan)

Fiber meluas ke-kabinet tingkat jalan atau titik distribusi di dekat lokasi pelanggan. Jarak yang tersisa - biasanya paling banyak beberapa ratus meter - ditutupi oleh tembaga (seringkali mendukung VDSL2 atau G.fast). FTTC memberikan peningkatan kinerja yang signifikan dibandingkan jaringan tembaga murni dengan memperpendek segmen tembaga, yang secara langsung meningkatkan kecepatan dan kualitas sinyal.

Operator sering kali menerapkan FTTC sebagai strategi transisi: FTTC meningkatkan tingkat layanan lebih cepat dan dengan biaya per lokasi yang lebih rendah dibandingkan FTTH, namun tetap mempertahankan hambatan tembaga yang pada akhirnya perlu diganti jika permintaan terus meningkat. Dalam praktiknya, FTTC bekerja paling baik ketika sisa pasokan tembaga pendek dan dalam kondisi baik.

FTTN (Serat ke Node)

Fiber menjangkau kabinet atau simpul lingkungan, yang dapat melayani ratusan pelanggan di wilayah geografis yang lebih luas daripada kabinet FTTC tunggal. Mil terakhir dari simpul ke setiap lokasi biasanya menggunakan pabrik tembaga atau koaksial yang sudah ada. FTTN umum terjadi di lingkungan brownfield di mana operator ingin meningkatkan kinerja broadband tanpa biaya dan gangguan penggantian setiap tetes terakhir.

Keterbatasan mendasar adalah jarak. Semakin lama jalur tembaga antara node dan rumah, semakin buruk kecepatan yang dapat dicapai. Untuk pelanggan yang jauh dari node, FTTN hanya dapat memberikan kinerja yang sedikit lebih baik dibandingkan DSL lama. Hal ini menjadikan FTTN lebih lemah-permainan jangka panjang dibandingkan dengan FTTH atau bahkan FTTC - dan ini adalah salah satu alasan banyak operator yang awalnya menerapkan FTTN mulai melakukan pembangunan berlebihan dengan fiber yang lebih dalam.

FTTA (Serat ke Antena)

FTTA melayani infrastruktur nirkabel dibandingkan pengguna akhir secara langsung. Fiber terhubung ke menara seluler, sistem antena terdistribusi, atau head radio jarak jauh, menggantikan link fronthaul dan backhaul berbasis tembaga.kabel FTTAdirancang khusus-untuk aplikasi ini, sering kali dengan konektor kokoh dan jaket-yang cocok digunakan di luar ruangan. Sebagaijaringan 5Gberkembang dengan penerapan sel-kecil yang lebih padat, FTTA menjadi bagian yang lebih besar dari keseluruhan penerapan serat - sebuah pengingat bahwa FTTx tidak terbatas pada broadband perumahan.

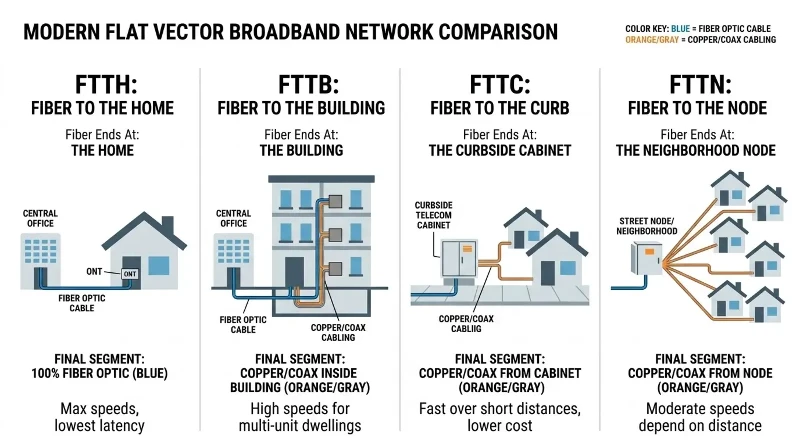

FTTH vs FTTB vs FTTC vs FTTN: Perbandingan-demi-Sisi

Implikasi praktisnya: setiap-segmen akhir non-serat akan menjadi penghambat kinerja. Segmen tersebut membatasi bandwidth maksimum, membatasi kemampuan upload/download secara simetris, menyebabkan lebih banyak titik kegagalan, dan membatasi jalur peningkatan. Ketika nanti operator ingin mendukung layanan simetris 10G atau aplikasi-latensi rendah, kabel tembaga atau coax harus diganti - yang secara efektif berarti membangun kembali mil terakhir.

Cara Kerja Jaringan FTTH: Komponen dan Jalur Sinyal

Jaringan FTTH pada umumnya memiliki tiga lapisan fungsional inti. Memahaminya membantu ketika mengevaluasi pilihan peralatan,Arsitektur FTTxpilihan, atau proposal vendor.

OLT (Terminal Jalur Optik)

OLT berada di kantor pusat atau headend penyedia layanan. Ini adalah titik akhir sisi jaringan yang mengumpulkan lalu lintas pelanggan dan menghubungkan jaringan akses fiber ke IP inti atau jaringan transport penyedia. Dalam penerapan PON, satu port OLT dapat melayani lusinan pelanggan melalui pemisahan pasif - yang merupakan alasan utamaFTTx-berbasis PONhemat biaya-dalam skala besar.

ODN (Jaringan Distribusi Optik)

ItuODNadalah segalanya antara OLT dan ONT: serat pengumpan, serat distribusi, kabel drop, penutup sambungan, dan - dalam arsitektur PON - pemisah optik pasif. ODN tidak memiliki peralatan bertenaga listrik, yang berarti biaya pemeliharaan lebih rendah dan keandalan lebih tinggi dibandingkan jaringan distribusi aktif. Rasio splitter umumnya berkisar antara 1:32 hingga 1:128, tergantung pada standar PON dan parameter desain operator.

ONT (Terminal Jaringan Optik)

ONT adalah perangkat-sisi pelanggan yang mengakhiri serat dan mengubah sinyal optik menjadi antarmuka yang dapat digunakan - biasanya port Ethernet untuk data, dan dalam beberapa konfigurasi, port untuk overlay suara atau video RF. Pada FTTH perumahan, ONT biasanya dipasang di dalam rumah atau di luar ruangan pada bagian luar bangunan.

Jalur sinyal dalam jaringan FTTH mengikuti rantai ini: kantor pusat → OLT → serat pengumpan → splitter → serat distribusi →jatuhkan kabel→ ONT → perangkat pelanggan.

Arsitektur FTTH: PON vs Ethernet Aktif dan Topologi Split

Memilih di antara opsi arsitektur adalah hal yang membuat perencanaan penerapan menjadi penting. Dua keputusan yang paling penting: teknologi transport (PON atau Active Ethernet) dan topologi split (home run, terpusat, atau terdistribusi).

PON vs Ethernet Aktif di Jaringan FTTH

Kebanyakan penerapan FTTH saat ini menggunakan beberapa bentuk PON (Jaringan Optik Pasif). Dalam arsitektur PON, pembagi pasif di ODN membagi sinyal optik sehingga satu port OLT melayani banyak pelanggan tanpa peralatan listrik apa pun di lapangan. Standar yang dominan adalahGPON(ITU-T G.984, menyediakan 2,5 Gbps downstream / 1,25 Gbps upstream) dan XGS-PON (ITU-T G.9807.1, menyediakan 10 Gbps simetris). Standar generasi berikutnya dari ITU-T,50G-PON (G.9804), meningkatkan kapasitas hingga 50 Gbps per panjang gelombang dan dirancang untuk hidup berdampingan di pabrik serat yang sama dengan GPON dan XGS-PON - yang berarti operator dapat melakukan peningkatan tanpa mengganti ODN mereka.

Ethernet Aktif (juga disebut Point-to-Point Ethernet atau P2P) menggunakan serat khusus atau peralatan switching aktif untuk memberikan setiap pelanggan koneksi langsung kembali ke headend. Hal ini menyediakan bandwidth khusus per pelanggan dan menyederhanakan isolasi lalu lintas, namun memerlukan lebih banyak untaian serat atau lebih banyak peralatan aktif di lapangan, yang meningkatkan CAPEX dan OPEX. Ethernet Aktif cenderung muncul dalam penerapan-berorientasi perusahaan atau dalam jaringan di mana operator memprioritaskan SLA khusus dibandingkan efisiensi biaya-infrastruktur bersama.

Untuk sebagian besar bangunan FTTH perumahan dan penggunaan campuran, PON menang dalam hal ekonomi. Ethernet Aktif lebih masuk akal ketika penerapannya terutama melayani pelanggan bisnis dengan jaminan uptime dan bandwidth yang ketat, atau ketika kepadatan pelanggan terlalu rendah untuk membenarkan model infrastruktur bersama PON.

Arsitektur Jalanan Rumah

Dalam topologi home run (atau titik-ke-titik), setiap pelanggan memiliki jalur serat khusus dari kantor pusat ke lokasi - tanpa pemisah, tanpa berbagi. Hal ini memberikan kemungkinan bandwidth maksimum per pelanggan dan isolasi kesalahan paling sederhana: putusnya serat hanya mempengaruhi satu pelanggan. Keuntungannya-sangat signifikan: desain rumahan memerlukan serat paling banyak, ukuran kabel terbesar, dan tenaga kerja penyambungan paling banyak. Mereka juga menuntut lebih banyak port OLT, karena tidak ada pemisahan pasif untuk berbagi kapasitas pelabuhan. Home run paling praktis dalam-penerapan dengan kepadatan rendah atau situasi ketika kebutuhan bandwidth di masa depan diperkirakan akan sangat tinggi.

Arsitektur Terpisah Terpusat

Desain pemisahan terpusat menempatkan satu lokasi pemisah - biasanya di atau dekat kantor pusat atau di hub distribusi serat - dan menjalankan serat individual dari pemisah ke setiap pelanggan. Ini adalah arsitektur paling umum di bangunan FTTH pinggiran kota dan perkotaan yang padat. Ini menyederhanakan manajemen splitter, membuat pemecahan masalah menjadi lebih mudah (karena semua pemisahan terjadi di satu lokasi yang diketahui), dan menjaga jumlah serat feeder tetap rendah. Keterbatasan utamanya adalah distribusi serat optik bisa memakan waktu lama, sehingga meningkatkan biaya material di wilayah yang tersebar.

Arsitektur Split Terdistribusi

Dalam desain pemisahan terdistribusi, pemisahan terjadi pada dua tahap atau lebih - misalnya, pemisahan tahap-pertama di kabinet dan pemisahan tahap kedua dekat dengan pelanggan. Hal ini mengurangi jumlah total serat di beberapa bagian jaringan dan dapat menurunkan biaya konstruksi di beberapa wilayah geografis. Namun, pemisahan terdistribusi memperkenalkan lebih banyak komponen dalam ODN, meningkatkan jumlah sambungan dan titik koneksi, dan dapat membuat lokalisasi kesalahan menjadi lebih kompleks. Operator yang memilih arsitektur split terdistribusi perlu mempertimbangkan penghematan serat terhadap kompleksitas operasional tambahan sepanjang umur jaringan.

Memilih Arsitektur yang Tepat

Pemilihan arsitektur bergantung pada beberapa faktor konkrit dan bukan pada satu jawaban "terbaik":

• Kepadatan pelanggan:Kepadatan yang lebih tinggi mendukung PON dengan pemisahan terpusat. Kepadatan yang lebih rendah mungkin membenarkan home run atau Active Ethernet.
• Batasan belanja modal:PON dengan pemisahan terpusat atau terdistribusi meminimalkan biaya serat dan peralatan di muka. Home run memiliki investasi awal yang lebih tinggi.
• Jalur peningkatan:Semua arsitektur PON yang dibangun pada infrastruktur ODN standar dapat bermigrasi dari GPON ke XGS-PON ke 50G-PON dengan menukar kartu OLT dan ONT - tanpa menyentuh pabrik serat. Home run memberikan ruang kepala terbanyak per pelanggan.
• Kompleksitas operasional:Pemisahan terpusat adalah cara termudah untuk memecahkan masalah. Pemisahan terdistribusi menambahkan komponen bidang. Home run memiliki isolasi kesalahan per{2}}pelanggan yang paling sederhana namun memiliki fiber paling banyak untuk dikelola.
• Bauran layanan sasaran:Broadband residensial sangat berpihak pada PON. SLA khusus tingkat perusahaan-mungkin lebih menyukai Ethernet Aktif atau home run.

Cara Memilih Model FTTx yang Tepat untuk Penerapan Anda

Model FTTx yang tepat bergantung pada lingkungan penerapan tertentu, bukan pada model mana yang terdengar paling baik secara abstrak. Berikut adalah dimensi keputusan yang paling penting dalam perencanaan jaringan nyata:

Lapangan hijau vs lapangan coklat.Dalam pembangunan greenfield tanpa infrastruktur yang ada, FTTH hampir selalu merupakan pilihan yang tepat. Biaya tambahan untuk memasang fiber ke setiap rumah - daripada berhenti di lemari atau gedung - relatif kecil bila Anda sudah membuat parit atau memasang kabel baru. Di lingkungan brownfield dengan pabrik tembaga atau coax yang sudah ada, kalkulusnya berbeda: FTTC atau FTTN dapat memberikan peningkatan yang berarti dengan lebih cepat dan dengan biaya lebih rendah, mengulur waktu sementara operator merencanakan pembangunan berlebih FTTH secara penuh.

Tempat tinggal-tunggal vs banyak-keluarga.Untuk lingkungan{0}}keluarga tunggal, FTTH adalah praktik standar. Untuk MDU, FTTB sering kali lebih realistis karena menghindari kebutuhan untuk menegosiasikan akses unit individual, menjalankan fiber melalui jalur-bangunan yang rumit, dan memasang ONT di setiap apartemen. Namun, operator yang membangun MDU baru atau melakukan renovasi besar-besaran semakin memilih FTTH-tingkat unit karena-batas bandwidth jangka panjang FTTB bergantung sepenuhnya pada kualitas-kabel dalam gedung.

Tingkatkan garis waktu.Jika jaringan perlu mendukung 1G saat ini dan 10G atau lebih tinggi dalam lima hingga sepuluh tahun ke depan, FTTH dengan arsitektur PON menyediakan jalur peningkatan yang paling lancar. FTTC dan FTTN akan mencapai batas bandwidth yang tinggi seiring meningkatnya permintaan pelanggan, sehingga pada akhirnya memerlukan perluasan fiber ke lokasi tersebut.

Anggaran dan kecepatan penerapan.FTTN dan FTTC dapat diterapkan lebih cepat dan dengan biaya-per lokasi yang lebih rendah dibandingkan FTTH, hal ini penting jika sasarannya adalah menjangkau sebanyak mungkin pelanggan dengan anggaran atau jangka waktu tetap - misalnya, dalam program broadband pedesaan yang didanai-pemerintah. Kerugiannya-adalah model ini mengakumulasi utang teknis yang harus diselesaikan nanti.

Untuk melihat lebih dalam bagaimana model ini diterapkan secara nyataPenerapan proyek FTTH, studi kasus operator dan arsitektur solusi memberikan titik referensi yang berguna.

Kesalahan Umum Saat Membahas FTTx dan FTTH

Menggunakan FTTx dan FTTH secara bergantian.FTTx adalah keluarga; FTTH adalah salah satu anggota. Penggabungan keduanya akan menimbulkan kebingungan dalam dokumen teknis, RFP, dan pengajuan peraturan - terutama ketika perbedaan antara "fiber to the home" dan "fiber to the building" atau "fiber to the node" memiliki implikasi nyata terhadap tingkat layanan dan pengalaman pelanggan.

Dengan asumsi FTTP selalu berarti FTTH.Dalam banyak konteks, FTTP lebih luas dan mencakup FTTB. Jika vendor atau operator mendeskripsikan jaringan mereka sebagai "FTTP", perlu diperjelas apakah fiber menjangkau setiap unit atau berhenti di tingkat gedung.

Memperlakukan 5G sebagai pengganti serat.5G dan fiber saling melengkapi, bukan stasiun induk G yang kompetitif - terutama penerapan sel kecil yang padat-yang memberikan kecepatan tertinggi - memerlukan fiber backhaul dan fronthaul agar dapat berfungsi. Setiap ekspansi 5G secara efektif mendorong lebih banyak penyebaran fiberFTTAdan infrastruktur terkait. ItuForum Pita LebarPekerjaan kami pada backhaul seluler berbasis PON-(TR-331) menjadikan hubungan ini eksplisit: infrastruktur PON melayani pelanggan broadband tetap dan stasiun pangkalan seluler di pabrik serat yang sama.

Mengabaikan arsitektur saat membandingkan model FTTx.Dua jaringan dapat diberi label "FTTH" namun kinerjanya sangat berbeda bergantung pada apakah jaringan tersebut menggunakan GPON atau Active Ethernet, pemisahan terpusat atau terdistribusi, dan rasio pemisahan yang digunakan. Label FTTx memberi tahu Anda di mana ujung serat; arsitekturnya memberi tahu Anda bagaimana kinerja jaringan sebenarnya.

Kesimpulan

FTTx menggambarkan spektrum arsitektur akses fiber, dari FTTN di ujung dangkal hingga FTTH di ujung terdalam. Pilihan yang tepat bergantung pada lingkungan penerapan, anggaran, jadwal, dan-ambisi layanan jangka panjang. Untuk operator yang membangun jaringan yang perlu mendukung 10G dan seterusnya, FTTH dengan aArsitektur berbasis-PONmemberikan kombinasi{0}}yang paling hemat biaya antara kinerja, skalabilitas, dan fleksibilitas peningkatan versi. Untuk lingkungan transisi atau terbatas, FTTB, FTTC, dan FTTN berfungsi sebagai batu loncatan pragmatis - dengan pemahaman bahwa segmen akhir non-serat pada akhirnya perlu ditangani.

Terminologinya menjadi lebih sederhana setelah Anda fokus pada satu pertanyaan: di manakah ujung serat? Segala sesuatu yang lain - kinerja, biaya, jalur peningkatan, kompleksitas operasional - mengikuti jawaban tersebut.
