Bagaimana cara memilih jenis kabel serat optik dalam ruangan: OM3 vs OM4 vs OS2?
Pemilihan kabel serat optik dalam ruangan terutama bergantung pada persyaratan jarak transmisi, spesifikasi kecepatan data, dan jenis sumber cahaya yang digunakan dalam transceiver - dengan serat multimode (OM3, OM4, OM5) yang dirancang untuk aplikasi jangkauan pendek menggunakan pemancar VCSEL (Vertical Cavity Surface Emitting Laser) 850nm dan serat mode tunggal (OS2) yang ditujukan untuk sambungan jarak jauh menggunakan 1310nm atau laser DFB (Masukan Balik Terdistribusi) 1550nm atau sumber Fabry-Perot. Penunjukan "OM" adalah singkatan dari Optical Multimode dan mengikuti nomenklatur yang ditetapkan dalam standar ISO/IEC 11801 dan TIA-568, sedangkan "OS" menunjukkan Optical Single-mode; klasifikasi ini menentukan diameter inti, bandwidth modal, dan karakteristik dispersi kromatik yang menentukan jarak transmisi maksimum pada berbagai kecepatan data.
Dasar-dasar serat multimode - OM3 dan OM4

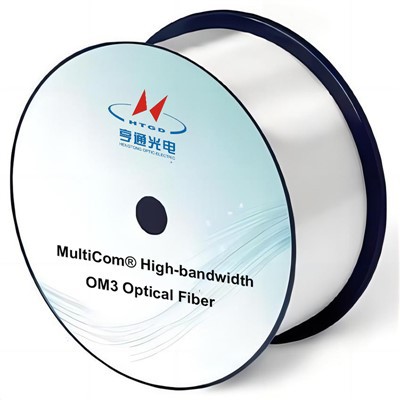

Serat OM3 memiliki diameter inti 50-mikron (dibandingkan dengan 62,5-mikron pada serat OM1/OM2 lama) dengan kelongsong 125-mikron dan dilengkapi profil indeks bertingkat yang dioptimalkan laser yang menyediakan bandwidth modal efektif sebesar 2000 MHz·km pada panjang gelombang 850nm. Spesifikasi bandwidth ini berarti sinyal Ethernet 10 Gigabit dapat merambat 300 meter sebelum interferensi antarsimbol dari penundaan mode diferensial menurunkan sinyal di bawah ambang batas tingkat kesalahan bit yang dapat diterima (biasanya 10^-12 untuk aplikasi Ethernet). Sekarang inilah hal yang menarik - serat OM4 menggunakan geometri 50/125 mikron yang sama dengan OM3 tetapi mencapai bandwidth modal efektif 4700 MHz·km melalui toleransi manufaktur yang lebih ketat pada profil indeks bias, yang berarti jangkauan 550 meter untuk 10GbE dan memperluas jarak 40/100 Gigabit Ethernet dari 100 meter (OM3) hingga 150 meter (OM4) menggunakan optik paralel transceiver dengan 8 atau 20 saluran serat.
Perbedaan biaya antara kabel OM3 dan OM4 telah menyempit sejak sekitar tahun 2015 ketika volume produksi serat OM4 meningkat - saat ini Anda melihat mungkin 15-harga premium 20% untuk OM4 dibandingkan OM3 dalam pembelian kabel massal (1000+ gulungan meter), meskipun rakitan yang telah-dihentikan terkadang menunjukkan perbedaan yang lebih kecil karena biaya tenaga kerja mendominasi biaya material dalam solusi-yang dihentikan oleh pabrik. Beberapa departemen pembelian masih menetapkan OM3 untuk penghematan biaya dalam jangka pendek (50-100 meter) di mana bandwidth ekstra OM4 tidak memberikan manfaat praktis, namun penghematan ini dapat menyebabkan masalah selama peningkatan selanjutnya ketika Anda ingin mendorong 40GbE atau 100GbE melalui infrastruktur yang ada dan menemukan bahwa tautan OM3 tidak akan mendukung jarak yang Anda perlukan.
Hal ini terlihat di pusat data universitas pada tahun 2019 - mereka memasang OM3 di seluruh gedung pada tahun 2013 ketika menyambungkan sakelar 10GbE, yang sebagian besar menjalankan tautan horizontal sepanjang 80-120 meter antar ruang peralatan. Semuanya berfungsi dengan baik hingga mereka mencoba meningkatkan ke 40GbE menggunakan transceiver QSFP+ SR4, yang hanya memiliki rating 100 meter di OM3. Sekitar 30% sambungan mereka melampaui jarak tersebut dan memerlukan pengoperasian fiber baru (mahal, mengganggu) atau penerapan transceiver mode tunggal LR4 (4x biaya optik multimode SR4). Mungkin akan memakan biaya $3000 lebih banyak untuk menginstal OM4 pada awalnya, dan akhirnya menghabiskan $45.000 untuk solusinya.
Karakteristik serat OS2-mode tunggal
Serat OS2 memiliki inti yang jauh lebih kecil - 8.2 hingga 9,5 mikron bergantung pada pabrikan dan desain spesifik (varian yang dioptimalkan tikungan G.652 versus G.657-varian yang dioptimalkan) - yang hanya mendukung mode propagasi tunggal pada panjang gelombang di atas sekitar 1260nm, menghilangkan dispersi modal seluruhnya dan memungkinkan jarak transmisi dibatasi terutama oleh redaman serat (biasanya 0,35-0,40 dB/km pada 1310nm dan 0,19-0,25 dB/km pada 1550nm untuk serat G.652.D standar) dan dispersi kromatik (sekitar 17 ps/nm·km pada 1550nm untuk serat non-dispersi-bergeser). Penunjukan OS1 secara teknis mengacu pada serat dengan atenuasi Kurang dari atau sama dengan 1,0 dB/km sementara OS2 menentukan Kurang dari atau sama dengan 0,4 dB/km, tetapi dalam praktiknya tidak ada lagi yang memproduksi OS1 - semua serat mode tunggal modern memenuhi spesifikasi OS2 dan kategori OS1 ada terutama untuk kompatibilitas ke belakang dalam dokumen standar.
Kabel OS2 dengan rating dalam/luar ruangan biasanya menggunakan-konstruksi buffer ketat dengan lapisan sekunder 900-mikron di atas lapisan primer 250-mikron yang diterapkan selama penarikan serat, memberikan perlindungan mekanis dan memungkinkan penghentian langsung tanpa kit furkasi; Hal ini berbeda dengan kabel pabrik luar yang menggunakan konstruksi tabung longgar dengan banyak serat (biasanya 6{10}}12) berada di dalam tabung berisi gel yang melindungi dari kelembapan dan memungkinkan ekspansi/kontraksi termal tanpa memberi tekanan pada kaca. Anda dapat menarik kabel tabung longgar-di dalam ruangan jika Anda benar-benar menginginkannya, tetapi kabel tersebut tidak akan lulus peringkat pleno (CMP per NEC Pasal 770) karena senyawa gel dan bahan tabung PE menghasilkan asap berlebihan dan gas beracun selama pembakaran kabel penyangga - ketat dalam ruangan-menggunakan bahan low-smoke zero-halogen (LSZH) atau senyawa dengan peringkat pleno berdasarkan fluoropolimer seperti FEP atau PVDF.
Pengorbanan jarak dan kecepatan data
Untuk 10 Gigabit Ethernet, OM3 mendukung 300 meter, OM4 memperluasnya hingga 550 meter, sedangkan mode-tunggal OS2 mencapai 10 kilometer dengan optik 10GBASE-LR atau 40 kilometer dengan transceiver 10GBASE-ER (dan secara teori lebih jauh lagi dengan pemancar amplifikasi atau daya{13}}yang lebih tinggi, meskipun pada titik tertentu Anda mengalami masalah kromatik batas dispersi yang memerlukan kompensasi dispersi). Pada 40GbE, jarak multimode turun drastis - OM3 hanya mampu mencapai 100 meter dan OM4 mencapai 150 meter menggunakan optik paralel SR4, sedangkan 40GBASE-LR4 pada mode tunggal dapat menempuh jarak 10 kilometer. Runtuhnya jarak ini terjadi karena standar multimode 40GbE dan 100GbE menggunakan transmisi paralel (4 atau 10 serat per arah) dengan 10Gbps atau 25Gbps per jalur, bukan aliran serial tunggal 40Gbps atau 100Gbps, dan kecepatan jalur mendekati batas bandwidth modal serat.
Ingat, ada juga 40GBASE-SR4 BiDi yang menggunakan multiplexing pembagian panjang gelombang untuk mengirim dua aliran 20Gbps per serat (total 40Gbps pada koneksi LC dupleks tunggal daripada memerlukan 8 serat dengan konektor MPO), tapi itu hanya diberi nilai 100 meter pada OM4 dan saya belum pernah benar-benar melihatnya diterapkan dalam produksi karena biaya optiknya lebih mahal daripada SR4 standar dan tidak memberikan keunggulan jarak - Pendekatan BiDi lebih masuk akal untuk aplikasi CWDM atau DWDM pada fiber mode tunggal saat Anda mencoba memaksimalkan pemanfaatan pasangan fiber.
Kapan menggunakan apa
Aturan umum: multimode untuk tautan intra-gedung di bawah 300 meter (pusat data, tulang punggung kampus antar gedung di properti yang sama, distribusi lantai kantor yang besar), mode-tunggal untuk jaringan kampus antar-gedung yang melebihi 300 meter, atau koneksi apa pun yang pada akhirnya mungkin memerlukan jangkauan beberapa kilometer. Dalam kategori multimode, OM4 telah menjadi standar de facto untuk instalasi baru sejak sekitar tahun 2016-2017 meskipun biayanya mahal, karena jalur peningkatan 25GbE dan 100GbE mendapatkan keuntungan dari bandwidth ekstra dan jangkauan yang sedikit lebih panjang - bahkan jika Anda memasang 10GbE saat ini, mengeluarkan tambahan $2 per meter untuk fiber yang lebih baik adalah jaminan murah terhadap keharusan melakukan pemasangan kabel ulang dalam lima tahun.
Kini juga terdapat serat OM5, yang memperluas spesifikasi bandwidth laser-yang dioptimalkan untuk menyertakan panjang gelombang 953nm untuk aplikasi multiplexing pembagian panjang gelombang pendek (SWDM) - memungkinkan 40GbE dan 100GbE melalui koneksi LC dupleks alih-alih MPO dengan menggunakan empat panjang gelombang (850, 880, 910, 953nm) dengan 10Gbps atau 25Gbps per panjang gelombang. Kedengarannya bagus secara teori, berfungsi dengan baik dalam praktiknya, namun ketersediaan dan biaya transceiver masih menjadi masalah; pada tahun 2024, vendor switch utama masih menggunakan optik SR4 untuk multimode 40/100GbE daripada SWDM, jadi manfaat OM5 tidak benar-benar terwujud kecuali Anda merancangnya secara khusus. Biaya premium dibandingkan OM4 saat ini berkisar antara 25-30%, yang menjadikannya penjualan yang sulit ketika OM4 sudah mencakup sebagian besar persyaratan jarak pusat data.
Mode-tunggal menang dalam-perekonomian jangka panjang
Ada hal yang belum cukup ditekankan dalam literatur vendor - serat-mode tunggal lebih mahal di muka (kabel sedikit lebih mahal, konektor memerlukan presisi lebih tinggi sehingga tenaga kerja terminasi menjadi lebih tinggi, biaya transceiver 2-4x lipat biaya optik multimode) namun infrastrukturnya pada dasarnya bertahan selamanya. Instal fiber OS2 sekarang dan itu akan mendukung 10GbE, 25GbE, 40GbE, 100GbE, 400GbE, mungkin 800GbE dan 1.6TbE ketika standar tersebut akhirnya tiba - Anda cukup menukar transceiver untuk mengupgrade, fiber itu sendiri tidak akan menjadi usang. Multimode memiliki siklus hidup teknologi yang lebih pendek karena setiap generasi Ethernet berkecepatan tinggi semakin mendekati batas bandwidth modal; Serat OM1/OM2 yang dipasang pada tahun 1990an menjadi tidak memadai untuk 10GbE pada pertengahan tahun 2000an, OM3 dari tahun 2000an kesulitan mencapai 40/100GbE saat ini, dan OM4/OM5 mungkin akan mencapai batasan sekitar 400GbE atau 800GbE.
Penghitungan total biaya kepemilikan selama 20 tahun sangat mengutamakan-mode tunggal untuk setiap tautan yang akan tetap beroperasi dalam jangka waktu-jangka panjang, bahkan tautan pendek - biaya awal yang lebih tinggi akan diamortisasi selama dua dekade sementara multimode mungkin memerlukan penggantian atau penambahan dengan untaian serat tambahan untuk mendukung peningkatan bandwidth. Masalahnya adalah membuat manajemen menyetujui biaya awal yang lebih tinggi berdasarkan hipotetis manfaat di masa depan; CFO melihat harga $45K (multimode) versus $68K (single-mode) untuk pemasangan kabel sebuah gedung dan memilih angka yang lebih rendah, tidak memikirkan proyek pemasangan kabel $30K tujuh tahun kemudian ketika multimode terbukti tidak memadai.
Bekerja di jaringan rumah sakit tempat mereka memasang fiber OM2 (62,5/125-mikron) di seluruh fasilitas pada tahun 2004, yang cukup baik untuk infrastruktur 1GbE yang mereka miliki saat itu. Pada tahun 2014 mereka memerlukan 10GbE untuk sistem pencitraan medis (pemindai CT, MRI, radiografi digital menghasilkan file berukuran besar), namun OM2 hanya mendukung 10GbE hingga 33 meter dan sebagian besar jarak tempuhnya adalah 80-150 meter antar lemari peralatan. Akhirnya menginstal infrastruktur mode tunggal{20}}parallel sambil membiarkan multimode lama tetap di tempatnya (karena melepasnya akan memerlukan pembukaan dinding dan langit-langit di seluruh fasilitas operasi), jadi sekarang ada dua pabrik fiber lengkap - satu yang digunakan untuk koneksi 1GbE ke sistem yang kurang penting, satu lagi untuk jaringan medis 10GbE. Total biaya termasuk gangguan terhadap operasional rumah sakit mungkin mencapai $200K, dibandingkan mungkin $80K jika mereka memasang mode tunggal pada awalnya.
Jenis konektor dan pertimbangan polaritas

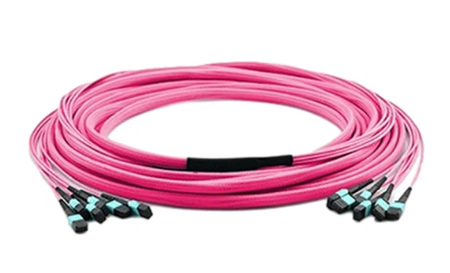

Multimode OM3/OM4/OM5 biasanya menggunakan konektor dupleks LC untuk aplikasi 1/10GbE (dua serat, satu transmisi dan satu penerimaan) atau konektor MPO/MTP untuk optik paralel 40/100GbE (8, 12, atau 24 serat dalam satu konektor persegi panjang). Situasi MPO menjadi rumit karena ada tiga metode polaritas (Metode A, Metode B, Metode C per TIA-568) yang memengaruhi cara serat transmisi di satu ujung terhubung untuk menerima serat di ujung lainnya, dan pencampuran jenis polaritas menyebabkan tautan tidak berfungsi yang tampak memiliki daya optik yang baik tetapi tidak meneruskan lalu lintas; Saya telah menghabiskan terlalu banyak waktu untuk memecahkan masalah tautan 40GbE "mati" yang ternyata merupakan kabel utama Metode A yang terhubung ke rakitan breakout Metode B.

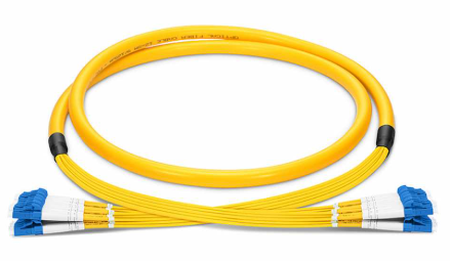

Mode-tunggal OS2 hampir selalu menggunakan konektor dupleks LC atau SC dalam aplikasi lokal, dengan SC lebih umum pada instalasi lama (1990-an-awal 2000-an) dan LC menjadi dominan setelah tahun 2005 karena ukurannya yang lebih kecil memungkinkan kepadatan port yang lebih tinggi pada panel patch dan pelat muka switch. Beberapa aplikasi dengan kepadatan ultra-tinggi-menggunakan MDC (Kabel Distribusi Multi-serat) atau konektor MXC yang mengemas 2-4 pasang serat ke dalam badan konektor yang ukurannya serupa dengan dupleks LC tradisional, namun hal ini belum mencapai adopsi luas di luar pusat data skala besar yang menganggap setiap milimeter ruang rak penting.
Variasi konstruksi kabel
Kabel serat dalam ruangan tersedia dalam beberapa tipe konstruksi - kabel distribusi dengan buffer ketat (beberapa serat dengan buffer individual dalam satu jaket), kabel breakout (beberapa serat dengan buffer ketat simpleks yang masing-masing memiliki sub-jaketnya sendiri di dalam jaket luar), dan tali zip (dua serat dengan buffer ketat dalam bentuk-8 penampang-penampang). Kabel distribusi paling ekonomis untuk jumlah serat yang tinggi (12-144 serat) yang berjalan di antara panel tambalan tempat Anda akan mengakhiri ke konektor atau menyambung ke rakitan yang telah dihentikan sebelumnya; kabel breakout lebih mahal tetapi memberikan pelepas regangan tersendiri pada setiap serat, berguna untuk sambungan peralatan langsung tanpa panel tempel; zipcord terutama untuk kabel patch pendek dan jumper.
Peringkat pleno versus riser penting untuk kepatuhan NEC - kabel pleno (CMP atau OFNP) dapat dipasang di udara-menangani ruang di atas langit-langit atau di bawah lantai yang ditinggikan tanpa saluran, menggunakan bahan yang tidak merambatkan api dan menghasilkan sedikit asap/gas beracun selama kebakaran; Kabel riser (CMR atau OFNR) lebih murah tetapi terbatas pada poros vertikal dan harus berada dalam saluran jika dipasang di ruang pleno. Perbedaan kinerja antara serat pleno dan riser adalah nol - karakteristik optik yang sama, kemampuan transmisi yang sama - ini semata-mata tentang keselamatan kebakaran dan kepatuhan terhadap peraturan bangunan. Perbedaan harga biasanya mencapai 20-40%, sehingga menimbulkan godaan untuk menggunakan kabel dengan rating riser di mana pun dan mengabaikan persyaratan sidang pleno, namun hal ini merupakan pelanggaran kode yang akan ditandai selama inspeksi bangunan dan berpotensi membatalkan perlindungan asuransi jika terjadi kebakaran.
Adakah kontraktor yang mencoba menarik riser-dengan rating OM4 di ruang langit-langit pada proyek gedung perkantoran pada tahun 2021 karena GC menekan margin dan subkontraktor listrik ingin menghemat $4000 untuk biaya kabel. Inspektur bangunan menangkapnya selama-pemeriksaan kasar, memaksa mereka melepaskan semuanya dan-menariknya kembali dengan kabel pleno yang tepat, yang akhirnya memakan biaya $15.000 untuk perbaikannya ditambah penundaan jadwal yang memicu ganti rugi. Menghemat empat ribu dolar membuat mereka kehilangan empat puluh ribu dolar dan GC tidak menyewa kapal selam itu lagi.
Radius tikungan dan praktik pemasangan
Kabel serat optik tidak dapat ditekuk sekencang tembaga - radius tekukan minimum selama pemasangan biasanya 10x diameter kabel untuk serat standar, 7,5x untuk serat tidak sensitif tekukan-(G.657.A2/B3 untuk mode-tunggal, OM4+ tekukan-dioptimalkan untuk multimode), dan batasan ini berlaku untuk tekukan dinamis selama pemasangan; tikungan statis dalam pemasangan permanen bisa sedikit lebih rapat (diameter 5x untuk tipe tikungan-yang dioptimalkan). Jika melebihi batas ini, Anda akan menyebabkan kerugian pembengkokan mikro yang melemahkan sinyal, sehingga berpotensi menyebabkan sambungan marginal yang bekerja sebentar-sebentar atau gagal ketika perubahan suhu memberi tekanan berbeda pada serat.
Ketegangan tarikan juga penting sebesar - 225 pon maksimum untuk sebagian besar kabel dalam ruangan selama pemasangan, yang terdengar seperti banyak tetapi dapat dijangkau dengan cepat pada tarikan panjang melalui saluran dengan banyak tikungan. Peralatan pemantau tegangan sudah ada tetapi menambah biaya pemasangan, sehingga banyak kontraktor hanya menunda sampai terasa sulit dan berharap alat tersebut tidak melebihi standar. Hal ini menyebabkan kerusakan laten yang mungkin tidak langsung terlihat namun mengurangi masa pakai dan keandalan serat.
Lihat, masalah dengan pemasangan fiber adalah tidak ada uji lapangan mudah yang memverifikasi bahwa Anda tidak merusak apa pun selama tarikan - OTDR dapat mengukur atenuasi dan return loss tetapi kerusakan pembengkokan mikro sering kali berada dalam batas yang dapat diterima pada awalnya, hanya menjadi masalah setelah siklus termal atau tekanan mekanis menyebarkan retakan mikro selama berbulan-bulan atau bertahun-tahun. Jadi Anda mendapatkan instalasi yang diuji dengan baik saat commissioning, lulus pengujian penerimaan, kemudian mengalami masalah 18 bulan kemudian ketika serat mulai gagal secara acak.
Pendekatan yang lebih baik melibatkan pengawasan pemasangan yang tepat (benar-benar mengawasi pemasang dan menghentikannya ketika Anda melihat praktik seperti tikungan tajam atau gaya tarikan yang berlebihan), pelatihan wajib tentang penanganan serat, dan membangun loop servis yang memadai dan pelepas regangan pada titik terminasi sehingga serat tidak berada di bawah tegangan terus-menerus. Mungkin memerlukan biaya 5-10% lebih banyak untuk pekerjaan pemasangan, namun mencegah sebagian besar masalah keandalan jangka panjang.
Mode-tunggal versus multimode untuk aplikasi dalam ruangan pada akhirnya bergantung pada persyaratan jarak, rencana peningkatan, dan batasan anggaran - untuk lari jarak pendek di bawah 100 meter jika 10GbE sudah cukup dan 40/100GbE tidak diperlukan, OM3 berfungsi dengan baik dan menghemat uang; untuk lari 100-300 meter dengan potensi peningkatan ke 40GbE+ di masa mendatang, OM4 menyediakan ruang yang diperlukan; untuk jarak lebih dari 300 meter atau tautan apa pun yang akan tetap beroperasi lebih dari 10 tahun, OS2 mode{15}}tunggal memberikan nilai jangka panjang yang lebih baik meskipun biaya awal lebih tinggi. Hanya saja, jangan meremehkan kualitas pemasangan, apa pun jenis serat yang Anda pilih, karena praktik pemasangan yang buruk akan menghancurkan potensi serat terbaik sekalipun.
