Seiring dengan meluasnya jaringan fronthaul 5G dan kebutuhan bandwidth interkoneksi pusat data yang terus meningkat, permintaan akan jumlah fiber yang lebih tinggi dalam ruang saluran yang terbatas meningkat pesat. Kabel optik inti berlubang menawarkan pendekatan struktural yang telah terbukti untuk mencapai kepadatan serat yang tinggi, penyambungan yang efisien, dan perlindungan mekanis yang andal dalam diameter kabel yang ringkas.

Panduan ini mencakup struktur, tipe utama, aplikasi, dan pertimbangan pemilihan kabel inti berlubang, serta perbandingan-bersama-sisi dengankabel serat optik tabung longgaruntuk membantu para insinyur mengevaluasi opsi yang tepat untuk proyek mereka.

Apa Itu Kabel Optik Inti Berlubang?

Kabel optik inti berlubang - juga dikenal sebagai kabel serat optik pita inti berlubang - menggunakan inti polietilen kaku atau semi-kaku dengan alur memanjang yang dibentuk secara presisi sebagai wadah utama pita serat optik. Inti ini diekstrusi di sekitar bagian berkekuatan pusat, yang dapat berupa-kawat baja berkekuatan tinggi atau batang FRP (serat-plastik yang diperkuat) non-logam, bergantung pada aplikasinya.

MenurutITU-TRekomendasi L.101, serat optik atau pita serat dapat ditempatkan pada struktur inti berlubang untuk memberikan isolasi mekanis dari gaya eksternal. Slot dapat mengikuti pola untaian heliks atau SZ (osilasi terbalik). Beberapa pita serat ditumpuk di dalam setiap slot, dan beberapa slot di sekitar inti digabungkan untuk mencapai jumlah serat total yang tinggi.

Kabel biasanya dilengkapi dengan lapisan-penghalang air (pita atau kompon, bergantung pada desain), pita laminasi aluminium-plastik atau baja-plastik untuk penghalang kelembapan, dan selubung luar polietilen. Konstruksi spesifik - termasuk ketebalan selubung, jenis pelindung, dan-metode pemblokiran air - bervariasi menurut produsen dan spesifikasi produk.

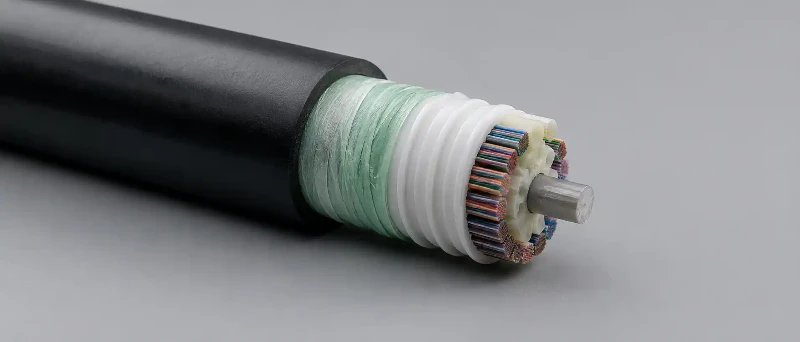

Bagaimana Kabel Inti Berlubang Terstruktur

Dasarnyastruktur kabeldesain inti berlubang mencakup beberapa lapisan utama, yang bekerja dari tengah ke luar:

• Anggota kekuatan pusat:Kawat baja (untuk desain logam) atau batang FRP (untuk semua-desain dielektrik). Elemen ini memikul beban tarik dan menjaga integritas struktural kabel selama pemasangan dan servis.
• Inti berlubang:Badan polietilen yang diekstrusi dengan alur dengan jarak yang sama yang disusun dalam pola heliks atau SZ di sekeliling bagian kekuatan pusat. Alur tersebut menahan pita serat pada posisinya dan memberikan perlindungan mekanis lateral.
• Pita serat:Beberapa serat optik diikat berdampingan menjadi unit pita datar. Setiap slot mungkin berisi tumpukan beberapa pita. Jenis pita mencakup pita berikat tepi konvensional-dan pita berikat sebagian (fleksibel), masing-masing memiliki karakteristik penanganan dan penyambungan yang berbeda. Untuk informasi lebih lanjut tentang teknologi pita, lihat kamipanduan kabel serat optik pita.
• Lapisan-penghalang air:Tergantung pada desainnya, ini mungkin berupa pita dan benang-pemblokir air yang dapat mengembang (dalam desain-inti kering) atau senyawa-pemblokir air (dalam desain-isi gel). Kedua pendekatan ini memiliki tujuan yang sama - mencegah migrasi air secara longitudinal - namun berbeda dalam penanganan dan kebersihan selama persiapan lapangan. Pelajari lebih lanjut tentangmetode pemblokiran air-pada kabel optik.
• Pita laminasi dan selubung luar:Pita komposit aluminium-plastik atau baja-plastik memberikan tambahan penghalang mekanis dan kelembapan, diikuti dengan selubung luar polietilen (PE). Beberapa desain menggunakan bahan selubung LSZH (low smoke zero halogen) untuk aplikasi dalam ruangan atau terowongan.

•

Jenis Utama Kabel Optik Inti Berlubang

Kabel inti berlubang bukanlah produk tunggal yang seragam. Beberapa variabel desain utama menentukan kinerja kabel tertentu dalam aplikasi tertentu:

Pola terdampar: Heliks vs SZ.Helical stranding membungkus alur secara terus menerus dalam satu arah. SZ stranding mengubah arah secara berkala, yang umumnya dianggap lebih mudah untuk akses pertengahan-bentang - kabel dapat dibuka pada titik tengah tanpa memotong seluruh panjangnya. Pilihan antara heliks dan SZ dapat memengaruhi kenyamanan percabangan di pertengahan rentang dan bergantung pada desain pabrikan.

Anggota kekuatan: Logam vs semua-dielektrik.Kabel dengan anggota berkekuatan pusat baja menawarkan kekuatan tarik tinggi dan umum digunakan pada saluran umum dan aplikasi{0}}penguburan langsung. Semua-desain dielektrik yang menggunakan FRP biasanya ditentukan jika komponen logam tidak diinginkan - misalnya, di dekat saluran listrik bertegangan tinggi atau di area rawan petir. Perlu diperhatikan bahwa kesesuaian untuk pemasangan bersama dengan kabel daya bergantung pada peraturan setempat, tingkat tegangan, jarak pemisahan, dan persyaratan pengardean, tidak hanya pada sifat dielektrik kabel.

Pemblokiran air:-inti vs gel-kering.Banyak kabel pita inti berlubang modern menggunakan inti yang benar-benar kering, mengandalkan pita dan benang yang dapat mengembang untuk memblokir air. Pendekatan ini menyederhanakan persiapan lapangan karena teknisi tidak perlu membersihkan gel dari pita sebelum melakukan penyambungan. Desain-yang diisi gel tetap digunakan dan mungkin menawarkan keuntungan dalam kondisi lingkungan tertentu. Performa-pemblokiran air yang sebenarnya harus mematuhi persyaratan pengujian yang relevan dalam seri IEC 60794.

Jenis pita: Konvensional vs fleksibel.Pita konvensional (tepi-terikat) adalah unit datar yang kaku. Pita yang diikat sebagian atau fleksibel dapat dilipat atau digulung menjadi penampang-yang lebih kompak, sehingga berpotensi menghasilkan kepadatan serat yang lebih tinggi dalam slot yang sama. ITU-T L.101 mengakui bahwa pita serat dapat memiliki beberapa bentuk struktural, termasuk tipe-tepi terikat dan terenkapsulasi.

Aplikasi Kabel Optik Inti Berlubang

Kabel inti berlubang digunakan terutama di mana jumlah serat yang tinggi, diameter kabel yang kompak, dan penyambungan massa yang efisien merupakan prioritas:

Akses metropolitan dan jaringan distribusi.Infrastruktur saluran perkotaan seringkali mempunyai kapasitas cadangan yang terbatas. Kabel inti berslot-jumlah tinggi - biasanya berkisar antara 144 hingga 576 serat atau lebih tinggi - memungkinkan operator meningkatkan kepadatan serat di saluran yang ada tanpa pekerjaan sipil besar. Hal ini sangat relevan dalam proyek renovasi untuk lingkungan yang sudah mapan dan dalam jaringan distribusi baru yang bercabangsaluran-kabel utama terpasangke bangunan.

Agregasi metro dan tautan tulang punggung.Pada lapisan agregasi, tempat beberapa kabel akses bertemu, kabel pita inti berlubang memungkinkan penyambungan massal yang cepat dan pengelolaan serat yang teratur pada-penutupan sambungan dengan jumlah yang banyak.

Interkoneksi kampus pusat data.Tautan jarak pendek hingga menengah antara gedung pusat data mendapatkan keuntungan dari kepadatan serat yang tinggi dan penghentian cepat yang disediakan oleh kabel inti berlubang berbasis pita. Untuk strategi pemasangan kabel pusat data yang lebih luas, lihatsolusi konektivitas pusat data.

Penyebaran udara.Dengan sesuaikabel udaradesain - seperti konfigurasi gambar-8 dengan kabel messenger terintegrasi - kabel inti berlubang juga dapat digunakan pada rute overhead.

Keuntungan Kabel Optik Inti Berlubang

Kepadatan serat tinggi dalam diameter kompak.Dengan menumpuk beberapa pita serat dalam setiap alur, kabel inti berlubang dapat menampung ratusan atau ribuan serat dalam penampang{0}}yang relatif kecil. Diameter sebenarnya tergantung pada jumlah serat, jenis pita, jumlah slot, dan konstruksi selubung. Secara umum, kabel pita inti berlubang dengan jumlah -tinggi dapat mencapai diameter luar yang lebih kecil dibandingkan kabel tabung longgar dengan jumlah serat dan nilai mekanis yang serupa - namun perbandingan langsung harus didasarkan pada spesifikasi pabrikan yang sama dalam kondisi konstruksi yang sebanding.

Perlindungan mekanis dari struktur berlubang.Alur pada inti berlubang bertindak sebagai saluran terpisah yang secara fisik memisahkan pita serat dari gaya eksternal. Ketika kabel terkena tekanan atau benturan lateral, inti berlubang dan bagian kekuatan pusat menyerap sebagian besar beban sebelum mencapai serat. Tingkat perlindungan bergantung pada tingkat benturan dan benturan kabel sebagaimana diuji sesuai persyaratan IEC 60794 - hasil bervariasi menurut desain produk, dan harus dikonfirmasi berdasarkan lembar data yang relevan.

Penyambungan massal yang efisien.Pita serat dirancang untuk penyambungan fusi massal, di mana beberapa serat dalam pita disejajarkan dan digabungkan dalam satu operasi. Untuk pita serat 12-standar, ini berarti 12 serat dapat disambung sekaligus menggunakan penyambung fusi pita yang kompatibel. Hal ini dapat mengurangi waktu penyambungan secara signifikan dibandingkan dengan-metode serat tunggal, khususnya pada kabel berkekuatan tinggi dengan banyak titik penyambungan. Untuk panduan terperinci, lihat kamipanduan lengkap penyambungan serat optik.

Pengelolaan serat yang teratur.Karena pita berada pada alur yang ditentukan dengan kode warna-atau urutan nomor yang konsisten, teknisi lapangan dapat menemukan dan mengekstrak pita tertentu tanpa mengganggu sisa kabel. Pada desain terdampar SZ-, akses pertengahan-mungkin lebih mudah karena slot dapat dibuka pada titik pembalikan.

Pemblokiran air memanjang.Baik melalui bahan kering yang dapat mengembang atau pengisian gel, kabel inti berlubang dirancang untuk membatasi migrasi air di sepanjang kabel. Hal ini penting untuk pemasangan di luar ruangan karena kerusakan selubung akibat penggalian atau aktivitas hewan pengerat dapat menyebabkan bagian dalam kabel terkena kelembapan. Ketahanan penetrasi air yang sebenarnya harus memenuhi persyaratan yang ditentukan dalam standar kabel dan lembar data produk yang berlaku.

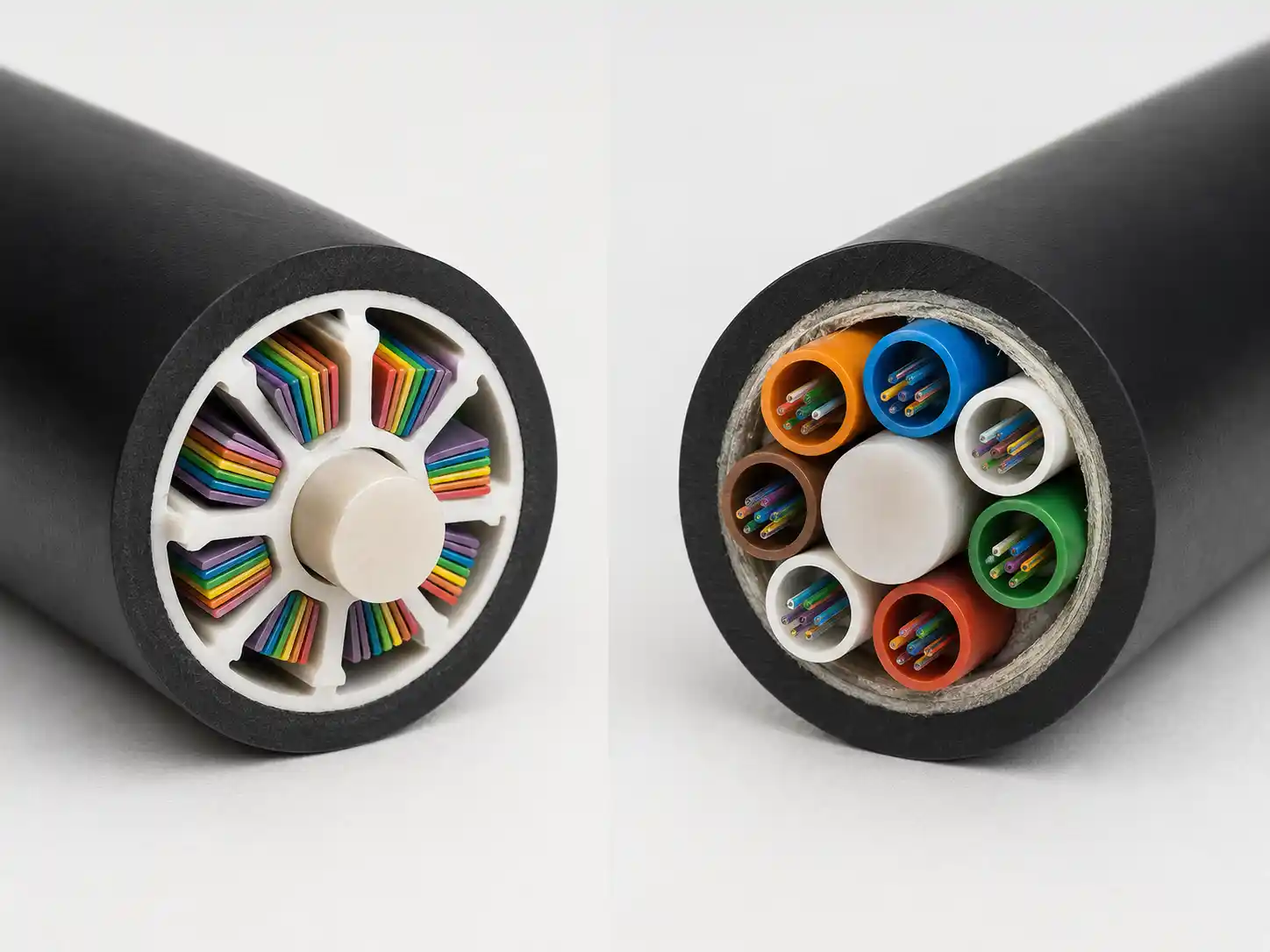

Kabel Inti Berlubang vs Kabel Tabung Longgar

Desain inti slotted dan tabung longgar banyak digunakan di jaringan luar pabrik, namun keduanya berbeda dalam cara serat ditempatkan dan dikelola. Tabel di bawah merangkum perbedaan utama, meskipun performa sebenarnya bergantung pada desain produk tertentu:

Tidak ada desain yang unggul secara universal. Pilihan yang tepat bergantung pada persyaratan jumlah serat, preferensi alur kerja penyambungan, batasan ruang saluran, kondisi rute, dan ketersediaan peralatan yang kompatibel serta personel terlatih. Untuk melihat lebih dekatpilihan kabel tabung longgar, kunjungi halaman produk kami.

Cara Memilih Kabel Inti Berslot yang Tepat

Memilih kabel inti berlubang melibatkan pencocokan spesifikasi kabel dengan rute tertentu, lingkungan, dan persyaratan jaringan. Faktor-faktor berikut patut dievaluasi:

Jumlah serat dan rencana pertumbuhan.Tentukan jumlah serat yang diperlukan untuk penerapan awal dan rencanakan kapasitas di masa mendatang. Kabel pita inti berlubang paling menguntungkan pada jumlah serat yang lebih tinggi (biasanya 144 serat ke atas), di mana penyambungan massal dan diameter kompak menjadi keuntungan yang signifikan.

Metode instalasi.Konfirmasikan apakah kabel akan dipasang di saluran, ditanam-langsung, atau dipasang di udara. Setiap metode mungkin memerlukan jenis sarung, konfigurasi pelindung, dan peringkat mekanis yang berbeda. Untuk instalasi saluran, diameter luar kabel relatif terhadap lubang saluran yang tersedia merupakan parameter perencanaan yang penting.

Tipe anggota kekuatan.Pilih antara logam (baja) dan seluruh-dielektrik (FRP) berdasarkan lingkungan rute. Semua-desain dielektrik biasanya ditentukan di dekat infrastruktur listrik, namun selalu verifikasi kepatuhan terhadap kode instalasi lokal dan persyaratan pemisahan.

Pendekatan-pemblokiran air.Jika waktu persiapan lapangan dan kebersihan adalah prioritas,-desain inti yang kering tidak memerlukan pembersihan gel. Jika kabel akan dipasang dalam kondisi dengan risiko paparan air yang tinggi dan waktu respons perbaikan yang lama, desain-yang diisi gel dapat memberikan ketahanan tambahan terhadap kelembapan. Konfirmasikan hasil uji penetrasi air terhadapIEC60794 persyaratan.

Kompatibilitas jenis pita.Pastikan format pita yang digunakan pada kabel kompatibel dengan peralatan penyambungan yang tersedia untuk tim instalasi. Tidak semua penyambung fusi pita menangani pita yang diikat sebagian (fleksibel) dengan cara yang sama seperti pita konvensional. Hal ini sangat penting ketika berintegrasi dengan jaringan yang sudah ada yang menggunakan jenis pita berbeda.

Kisaran suhu dan peringkat lingkungan.Kisaran suhu pengoperasian bervariasi menurut produk. Nilai tipikal berkisar dari −30 derajat hingga +60 derajat atau −40 derajat hingga +70 derajat , bergantung pada desain kabel tertentu. Selalu verifikasi kisaran suhu pengoperasian, ketahanan UV, dan peringkat lingkungan lainnya berdasarkan lembar data pabrikan untuk model pasti yang sedang dipertimbangkan.

Standar dan pengujian.Konfirmasikan bahwa kabel tersebut memenuhi standar nasional dan internasional yang relevan, seperti ITU-T L.101 untuk prinsip konstruksi kabel dan IEC 60794-1-31 untuk metode pengujian mekanis. Minta laporan pengujian untuk beban tarik, benturan, benturan, tekukan, dan siklus suhu sebagaimana berlaku pada kondisi pemasangan yang diinginkan.

Keterbatasan dan Pertimbangan Pemasangan

Meskipun kabel inti berlubang menawarkan keuntungan yang jelas untuk-aplikasi kepadatan tinggi, beberapa faktor praktis perlu diperhatikan selama perencanaan dan pemasangan:

Kekakuan dan radius tikungan minimum.Struktur inti berlubang yang kaku dapat membuat kabel ini kurang fleksibel dibandingkan desain tabung longgar serupa, terutama pada jumlah serat yang lebih tinggi. Persyaratan radius tekukan minimum harus dipatuhi secara ketat selama pemasangan dan penyimpanan serat untuk menghindari kerugian-tekukan mikro. Periksa spesifikasi radius tikungan statis dan dinamis produk tertentu.

Alat dan pelatihan khusus.Membuka kabel inti yang berlubang memerlukan-alat yang dirancang khusus dan mengikuti arah alur. Penggunaan alat yang salah atau tenaga yang berlebihan dapat merusak pita serat. Kru instalasi yang tidak terbiasa dengan kabel inti slot mungkin memerlukan pelatihan tambahan sebelum penempatan.

Investasi peralatan penyambungan.Penyambungan fusi massal memerlukan penyambung pita, yang merupakan peralatan yang lebih terspesialisasi dan sering kali lebih mahal dibandingkan{0}}penyambung serat tunggal. Proyek harus mempertimbangkan ketersediaan peralatan dan tingkat keahlian tim penyambungan.

Kompatibilitas penutupan sambungan.Kabel pita{0}}berjumlah tinggi menghasilkan tumpukan pita besar yang harus diatur dalam penutupan sambungan. Tidak semua jenis penutup dirancang untuk mengakomodasi baki pita. Verifikasi kompatibilitas penutupan dengan jumlah pita dan diameter kabel tertentu sebelum memesan.

Kompleksitas manajemen serat.Ketika jumlah serat meningkat - misalnya, melebihi 576 atau 1000 serat - mengelola urutan serat, mengidentifikasi pita individual, dan mengatur titik sambungan menjadi lebih kompleks. Pelabelan yang cermat, dokumentasi, dan-prosedur penyambungan yang dikontrol kualitasnya sangatlah penting.

Tidak selalu{0}}hemat biaya untuk jumlah serat yang rendah.Untuk rute yang memerlukan kurang dari 96 atau 144 serat, kabel tabung longgar standar mungkin lebih sederhana dan-lebih hemat biaya. Keuntungan konstruksi inti berlubang paling jelas terlihat ketika kepadatan serat dan efisiensi penyambungan massa berdampak langsung pada biaya dan jadwal proyek.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara kabel inti berlubang dan kabel tabung longgar?

Dalam kabel inti berlubang, pita serat berada di alur yang dibuat menjadi inti polietilen kaku. Dalam kabel tabung longgar, serat atau pita dimasukkan secara longgar ke dalam tabung penyangga individu yang dililitkan di sekitar elemen pusat. Pendekatan inti berlubang umumnya lebih cocok untuk-aplikasi pita dengan jumlah tinggi yang mengutamakan penyambungan massal dan diameter kompak, sedangkan konstruksi tabung longgar menawarkan fleksibilitas lebih besar dan digunakan pada jumlah serat dan aplikasi yang lebih luas.

Berapa jumlah serat yang tersedia pada kabel optik inti slotted?

Kabel inti berlubang biasanya tersedia dalam jumlah serat mulai dari 72 hingga beberapa ribu serat, bergantung pada produsennya. Jumlah yang paling umum digunakan mencakup serat 144, 288, 432, 576, 864, dan 1728. Beberapa produsen menawarkan desain melebihi 3000 serat menggunakan teknologi pita fleksibel. Jumlah yang tersedia bergantung pada jumlah slot, jumlah serat pita, dan kepadatan penumpukan pita dalam desain produk tertentu.

Bisakah kabel inti berlubang digunakan untuk pemasangan di udara?

Ya, kabel inti berlubang dapat dikonfigurasikan untuk penerapan di udara menggunakan desain gambar-8 dengan kabel baja atau kabel FRP messenger yang terintegrasi, atau dengan mengikat kabel tipe saluran standar ke messenger yang sudah ada. Yang spesifikkabel udaradesain harus memperhitungkan beban angin, pemuatan es, panjang bentang, dan paparan lingkungan yang relevan dengan rute tersebut.

Apakah kabel inti berlubang memerlukan peralatan penyambungan khusus?

Ya. Karena kabel inti berlubang menampung pita serat, penyambungan fusi massal adalah metode standarnya. Hal ini memerlukan penyambung fusi pita yang mampu menangani lebar pita tertentu (misalnya, pita 4-serat, 8-serat, atau 12 serat). Mencoba menyambung pita dengan penyambung serat tunggal secara teknis mungkin dilakukan tetapi sangat tidak efisien dan menghilangkan keuntungan penghematan waktu dari konstruksi pita.

Standar apa yang berlaku untuk kabel optik inti slotted?

Standar internasional utama mencakup Rekomendasi ITU-T L.101, yang menjelaskan prinsip konstruksi kabel serat optik termasuk struktur inti berlubang, danIECSeri 60794, yang mencakup metode pengujian kinerja mekanis, lingkungan, dan optik. Standar nasional juga mungkin berlaku tergantung pada negara penempatan. Selalu minta dokumentasi yang menunjukkan kepatuhan terhadap standar spesifik yang diperlukan untuk proyek tersebut.

Apakah kabel inti berlubang cocok untuk penguburan langsung?

Kabel inti berlubang dapat dirancang untuk ditanam langsung bila dilengkapi dengan pelindung yang sesuai - seperti pita baja bergelombang atau pelindung kawat baja - dan jaket luar yang dirancang untuk kontak dengan tanah. Namun, kesesuaiannya bergantung pada kondisi tanah, kedalaman penguburan, risiko hewan pengerat, dan peraturan pemasangan setempat. Untuk rute dengan pengurukan berbatu atau aktivitas hewan pengerat yang tinggi, tindakan perlindungan tambahan seperti saluran atau saluran khususkabel bawah tanahbaju besi mungkin diperlukan.

Apa perbedaan antara heliks dan SZ yang terdampar pada kabel inti berlubang?

Helical stranding membungkus alur dalam bentuk spiral yang berkesinambungan. SZ stranding mengubah arah belitan pada titik pembalikan reguler, menciptakan titik akses alami di sepanjang kabel. SZ stranding umumnya lebih disukai ketika akses pertengahan-dibutuhkan - misalnya, ketika pita individu perlu dicabangkan pada titik sambungan tengah sepanjang rute - karena kabel dapat dibuka di zona pembalikan tanpa memerlukan akses dari ujung kabel. Pilihan antara keduanya bergantung pada desain pabrikan dan persyaratan pemasangan yang diinginkan.
