Thin-film litium niobate (TFLN) kini melakukan pekerjaan nyata pada pemancar optik. Modulator TFLN yang dikemas sedang dikirimkan, demonstrasi 400G-per-jalur telah tercatat, dan tautan eksperimental 3,2 Tbps lengkap telah dipublikasikan. Kemajuan tersebut menimbulkan pertanyaan praktis bagi siapa saja yang memiliki pabrik fiber:apakah 3.2T berarti kabelnya harus diganti?

• Tidak ada yang namanya "serat TFLN".TFLN adalah bahan modulator. Pemancar TFLN meluncurkan cahaya ke serat-mode tunggal biasa.
• Modul pluggable 3,2T yang lengkap dan dapat dioperasikan belum menjadi komoditas yang dapat dibeli.Ada komponen dan desain referensi; standar IEEE yang sudah jadi tidak.
• Fiber OS2 yang terpasang sering kali dapat digunakan kembali- namun hal ini ditentukan oleh spesifikasi antarmuka modul, jumlah konektor, dan hilangnya saluran, tidak pernah ditentukan oleh label "OS2" saja.
• Apa yang mendorong keputusan pemasangan kabel Anda adalah DR8 versus FR8, bukan TFLN versus fotonik silikon. Bahan modulator hampir tidak menyentuh tanaman pasif.

Dimana 3.2T Sebenarnya Berdiri pada tahun 2026

Kebanyakan kebingungan mengenai 3.2T berasal dari pencampuran lapisan teknologi yang berada pada tahap kematangan yang sangat berbeda.

Baris terakhir itu lebih penting daripada pengumuman produk apa pun. Pada 13 Maret 2026 kelompok kerja IEEE 802.3 mencarter400 Gb/s per jalur persinyalan kelompok belajaruntuk mengembangkan permintaan otorisasi proyek yang mencakup interkoneksi listrik dan interkoneksi optik-mode tunggal hingga jarak sekitar 500 meter. Sebuah kelompok belajar menulis kasus untuk sebuah proyek; itu tidak menerbitkan PHY. ItuKomentar Ethernet Alliance sendirimenggambarkan upaya ini sebagai upaya yang sengaja dibatasi-sehingga aplikasi AI dengan tekanan-tertinggi dapat diatasi terlebih dahulu.

Jadi ketika slide peta jalan menunjukkan 3.2T sebagai delapan jalur 400G, bacalah itu sebagai ekspektasi arsitektural dengan momentum industri yang kuat - bukan sebagai antarmuka akhir yang dapat Anda tentukan dalam dokumen tender hari ini.

Apa Itu TFLN dan Apa Bukannya

Litium niobate telah digunakan dalam komunikasi optik selama beberapa dekade karena efek elektro-optiknya yang kuat, kehilangan yang rendah, dan linearitas modulasi yang sangat baik. Batasannya selalu pada ukuran fisik: modulator lithium niobate massal terlalu besar untuk transceiver padat yang dapat dicolokkan.

TFLN mengikat lapisan litium-niobate yang sangat tipis ke substrat lain - biasanya silikon atau silikon dioksida - sehingga cahaya dapat dibatasi dalam pandu gelombang yang berpola rapat. Hasilnya adalah sirkuit terpadu fotonik yang mempertahankan perilaku elektro-optik dan kehilangan sebagian besarnya. Dalam praktiknya, hal itu memerlukan bandwidth elektro-optik yang tinggi, tegangan penggerak rendah, linearitas tinggi, dan dukungan untuk modulasi intensitas dan format koheren.

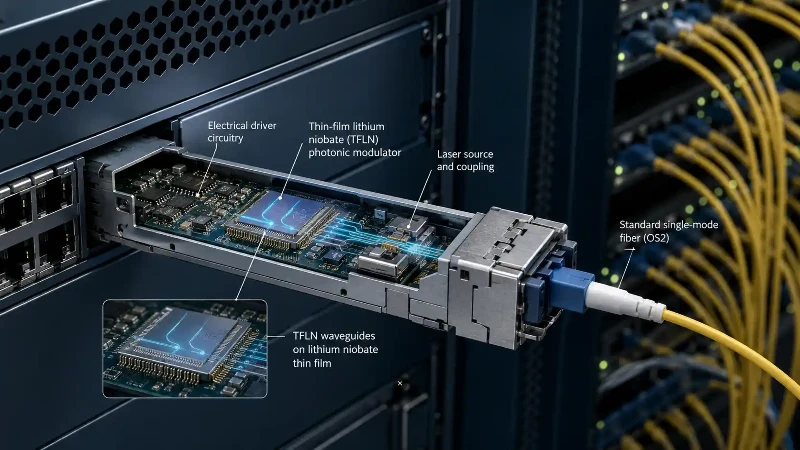

Apa yang tidak dibelinya adalah apa pun yang berasal dari sisi serat. TFLN berada di dalam pemancar. Foton yang keluar dari modul adalah foton yang sama dengan yang dihasilkan oleh pemancar O-band lain, dan bergerak melalui jalur yang samaG.652.D serat mode tunggal-Anda sudah menginstal. Pertahankan batas yang jelas dan sebagian besar pertanyaan "apakah TFLN mengubah kabel saya" terjawab sendiri.

Mengapa 400G per Jalur Sangat Sulit

Modul 1,6T biasanya terdiri dari delapan jalur dengan kecepatan sekitar 200 Gbps. Mencapai 3,2T pada jumlah jalur yang sama berarti menggandakan setiap jalur, dan tingkat kesulitannya tidak berskala linier.

Persyaratan bandwidth mengikuti langsung dari simbol rate. Sebagai aturan praktis, bandwidth analog yang diperlukan untuk sinyal PAM4 berkisar antara 0,45 hingga 0,55 baud rate. Jalur PAM4 kelas 400G-beroperasi pada kecepatan sekitar 225 GBaud, yang menjadikan bandwidth perangkat yang dibutuhkan berkisar antara 100 hingga 125 GHz - untuk modulator, driver, fotodetektor, TIA, dan DSP. Itulah sebabnya angka "sekitar 100 GHz" terus bermunculan; ini bukan angka pemasaran, itu berada di luar baud rate.

Ada dua jebakan kosakata yang perlu diluruskan di sini, karena keduanya membuat sumber yang konsisten terlihat kontradiktif:

• 400 Gbps per jalurbiasanya mengacu pada tingkat muatan bersih.
• 448 Gbps per jalurbiasanya mengacu pada tarif jalur fisik termasuk FEC dan overhead pengkodean.

Mereka menggambarkan jalur yang sama. Kecepatan simbol yang lebih tinggi juga memperketat sensitivitas terhadapdispersi kromatik, lebar garis laser, kehilangan interkoneksi listrik, pantulan, dan jitter - yang menjadi alasan platform modulator menjadi medan pertempuran yang kompetitif.

Apakah TFLN Sudah Membawa 3.2T?

Pada tingkat eksperimental, ya, dan buktinya cukup spesifik untuk diperiksa.

Sebuah tim dari Ciena, HyperLight, dan McGill University melaporkan sistem IM/DD delapan-jalur O-yang menjalankan 225 GBaud PAM4 melalui modulator TFLN yang digerakkan oleh CMOS SerDes 3 nm, dalam konfigurasi FR8 dan DR8, serat sepanjang 2 km, di bawah-ambang batas FEC keputusan keras - net 3,2 Tbps, dengan 4,2 Tbps dicapai menggunakan PAM8. Karya ini dipresentasikan sebagai makalah-pasca batas waktu di OFC 2025 dan dikatalogkan olehOptika sebagai kertas Th4B.1; Pengumuman Ciena yang menyertainyamenambahkan detail-penyiapan pengujian, termasuk paket modulator referensi 125 GHz yang digunakan untuk FR8 dan delapan chip-modulator DR8 yang terintegrasi.

Secara terpisah, HyperLightmerilis modulator intensitas paket 145 GHz pada Maret 2026ditujukan untuk 448 Gbps-per-jalur IM-DD dan kerja koheren 260 GBaud.

Bacalah dua fakta tersebut pada resolusi yang tepat. Yang pertama adalah hasil sistem-yang ditinjau oleh rekan sejawat: fisika dan bandwidth perangkat bukanlah kendalanya. Yang kedua adalah rilis produk vendor: nyata, dapat dibeli, dan masih berupa komponen, bukan transceiver yang memenuhi syarat. Antara eksperimen kerja dan modul, Anda dapat membeli dalam hal hasil volume, kinerja termal, daya per bit, pengemasan,-keandalan jangka panjang, interoperabilitas DSP dan switch, kepatuhan standar dan rantai pasokan - dan semua itu bukanlah sebuah langkah kecil.

Dapatkah Kabel OS2 yang Ada Mendukung Optik 3.2T?

Seringkali ya - tetapi "OS2" adalah kategori fiber, bukan jaminan kompatibilitas. Kompatibilitas ditentukan oleh apakah saluran yang dipasang memenuhi persyaratan kehilangan, pantulan, jangkauan, dan konektor dari antarmuka tertentu, sebagaimana ditentukan terhadapITU-T G.652atribut serat ditambah spesifikasi PMD modul itu sendiri.

Di sinilah angka membuat poin lebih baik daripada daftar periksa. Pertimbangkan ilustrasi saluran DR8 sepanjang 100-meter di dalam aula, O-band, dengan empat pasangan MPO yang dikawinkan di antara dua transceiver:

• Redaman serat: 0,35 dB/km × 0,1 km ≈0,035dB
• Kehilangan konektor: 4 pasang berpasangan × 0,35 dB ≈1,4dB
• Jumlah saluran ≈1,44dB, dimana serat menyumbang sekitar 2%.

Ini adalah contoh yang berhasil, bukan pengukuran - yang menggantikan nilai konektor Anda sendiri dan tetap berada di tempat yang sama. Singkatnya-menjangkau tautan pusat data,jumlah konektor dan kondisi konektor mendominasi anggaran kerugian dengan urutan besarnya berdasarkan panjang serat dan tingkat serat.Konsekuensi praktisnya: saat Anda mengaudit kesiapan 3,2T, hitung pasangan yang berpasangan sebelum Anda berdebat tentang kabel. Saluran dengan tambahan dua titik tambalan mempunyai risiko lebih besar dibandingkan saluran yang panjangnya 40 meter.

Pengecualian adalah jangkauan. Melewati beberapa ratus meter, atau di mana pun antarmuka bersandar pada jendela terbatas-dispersi, atribut serat tidak lagi menjadi kesalahan pembulatan dan seluruh saluran - panjang, panjang gelombang, sambungan, reflektansi, lingkungan - harus dievaluasi berdasarkan lembar data modul.

DR8 atau FR8: Pilihan yang Sebenarnya Mendorong Pemasangan Kabel Anda

Materi modulator tidak terlihat oleh panel patch Anda. Arsitektur jalurnya tidak. Baik DR8 dan FR8 muncul dalam demonstrasi 3.2T, dan keduanya menerapkan pembangkit fisik yang sangat berbeda.

Tidak ada yang lebih baik secara abstrak. Yang penting adalah mereka menarik infrastruktur Anda ke arah yang berlawanan: DR8 menekan biayaBatang dan kaset MPO/MTPdan ke dalam dokumentasi polaritas yang disiplin, sementara FR8 menjaga pabrik serat tetap tipis dan menekan biaya optik. Jika hari ini Anda memutuskan apa yang akan dipasang untuk jaringan yang akan Anda tempati dalam tiga tahun, - ini bukan peta jalan modulator - yang merupakan keputusan yang mengikat Anda.

Jika Anda sudah menggunakan build 800G,-hitungan serat akan terlihat familier; pengorbanan yang sama dijelaskan secara lebih mendalam dalam hal iniPanduan MPO 800G untuk pusat data AI.

Persyaratan Mana yang Berasal dari TFLN dan Mana yang Tidak?

Tabel ini adalah satu-satunya hal yang paling berguna untuk disimpan ketika vendor memberi tahu Anda bahwa teknologi modulator baru memerlukan perubahan kabel.

Baca kolom pertama: TFLN menentukan hampir tidak ada apa pun yang dapat Anda sentuh dengan tangan Anda. Hal ini bukan merupakan kritik terhadap TFLN - melainkan alasan mengapa pabrik pengkabelan yang dirancang untuk berbagai antarmuka akan bertahan lebih lama dari beberapa generasi teknologi pemancar.

Urutan Audit, dalam Urutan Prioritas

Kebanyakan operator tidak memerlukan kabel baru. Mereka perlu menghindari memasang sesuatu yang menghalangi migrasi, dan mereka perlu tahu di mana posisi mereka sebenarnya. Kerjakan dalam urutan ini - urutannya penting, karena setiap langkah dapat membuat langkah berikutnya tidak diperlukan.

1. Dapatkan spesifikasi modul target terlebih dahulu.Segala sesuatu di hilir - anggaran kerugian, jenis konektor, jangkauan, rencana panjang gelombang - berasal darinya. Mengaudit pabrik sebelum Anda mengetahui antarmuka mana yang Anda audit akan menghasilkan angka yang tidak dapat Anda tafsirkan.
2. Hitung pasangan berpasangan per saluran.Seperti ditunjukkan di atas, ini biasanya merupakan istilah yang dominan. Jika suatu saluran membawa lima atau enam titik tambalan untuk lari 100 meter, itulah temuannya.
3. Ukur kerugian penyisipan dan reflektansi pada saluran nyata, bukan pada komponen secara terpisah, dan bandingkan dengan anggaran modul yang ditetapkan. Kerugian pengembalian patut mendapat perhatian khusus pada tingkat simbol yang tinggi.
4. Verifikasi dokumentasi polaritas.Migrasi-optik paralel jauh lebih sering gagal pada polaritas yang tidak terdokumentasi dibandingkan kegagalan pada kinerja optik. Jika rekaman bagasi dan kaset Anda tidak konsisten, perbaiki terlebih dahulu - sekarang murah dan mahal saat peralihan.

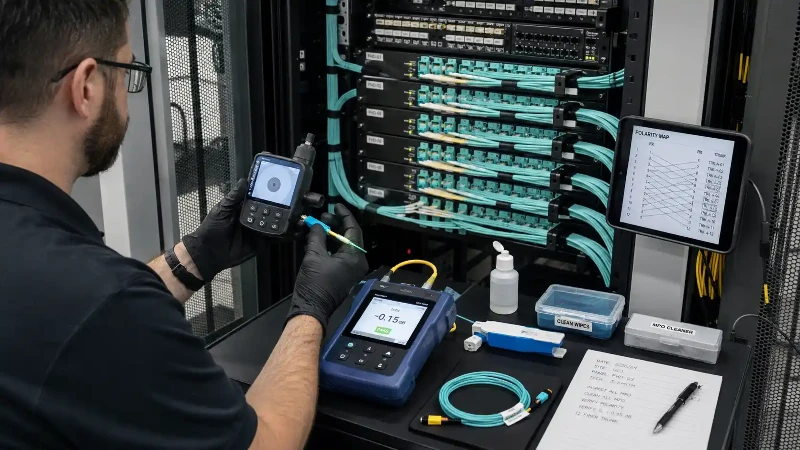

5. Periksa dan bersihkan permukaan ujung sesuai standar yang ditentukan. IEC 61300-3-35memberikan kriteria lulus/gagal secara kuantitatif untuk serpihan, goresan, dan cacat, yang mengubah "konektor terlihat bersih" menjadi proses yang berulang. Kontaminasi pada ferrule multi-serat adalah sumber kesalahan tautan terputus-putus yang berulang; inipanduan untuk akhir MPO-kontaminasi wajahmencakup mode kegagalan secara rinci.
6. Selanjutnya, lihat jalur dan kapasitas panel.Sakelar-berkapasitas lebih tinggi biasanya berarti lebih banyak tautan, bukan lebih sedikit - optik yang lebih cepat jarang mengurangi jumlah total serat dalam struktur AI.

Langkah 1 hingga 3 memberi tahu Anda apakah Anda mempunyai masalah. Langkah 4 hingga 6 adalah apa yang Anda perbaiki. Membalikkan urutan tersebut menyebabkan organisasi akhirnya mengganti kabel yang tidak pernah menjadi kendala. Jika Anda merencanakan suatu bahan daripada mengauditnya, kamisolusi konektivitas pusat datamenutupi sisi arsitektur bagasi, kaset dan panel dari masalah yang sama.

Akankah TFLN Menang?

TFLN adalah kandidat utama, bukan hasil yang pasti. Bandwidth, linearitas, dan voltase penggeraknya yang rendah benar-benar sesuai dengan persyaratan 400G-per{-jalur dan anggaran daya yang menyertainya.

Namun kinerja modulator tidak pernah menjadi satu-satunya kriteria. Hasil produksi, keandalan pengemasan, daya modul, stabilitas pasokan, interoperabilitas, dan biaya per bit menentukan platform mana yang dikirimkan dalam volume. Pendekatan fotonik silikon, indium fosfida, dan EML diferensial semuanya didorong menuju laju jalur yang sama, dan kontribusi yang diserahkan ke kelompok studi IEEE menganggap beberapa di antaranya layak untuk PAM4 400G-per-jalur. Mesin optik hibrida yang menggabungkan material juga masuk akal.

Bagi perencana pemasangan kabel, persaingan ini hampir tidak relevan - dan itulah inti tabel keputusan di atas. ATautan fotonik silikon 400Gdan tautan TFLN 400G menerapkan tuntutan yang sama pada pembangkit pasif Anda, karena tuntutan tersebut berasal dari laju jalur dan arsitektur antarmuka, bukan dari material di dalam pemancar.

Pertanyaan Umum

Kesimpulan

TFLN telah beralih dari penelitian ke platform fotonik-berorientasi produksi, dan hasil 3,2 Tbps yang dipublikasikan menunjukkan bahwa modulator bukanlah penghalang antara industri dan link 400G-per-jalur. Yang masih menghalangi adalah standardisasi, kualifikasi, dan volume produksi - dan tidak ada yang mengubah media fisik.

Untuk pabrik serat, kerangka yang berguna adalah sebagai berikut: bahan modulator menetapkan apa yang mungkin ada di dalam modul; arsitektur antarmuka menetapkan apa yang harus Anda bangun di luarnya. Audit terhadap antarmuka, hitung konektor Anda, dokumentasikan polaritas Anda, dan jaga agar pabrik cukup fleksibel untuk melayani optik paralel dan multipleks. Keputusan tersebut akan tetap benar, mana pun teknologi modulator yang menang.
